Сегодня рассмотрим состав и комплектующие валковой дробилки.
Кликнув в описании на ссылку необходимых комплектующих, вы можете сделать заказ или перезвонить по телефонам указанным ниже для обсуждения заявки.
+7 920 271-96-78 / +7 910 150 05 43

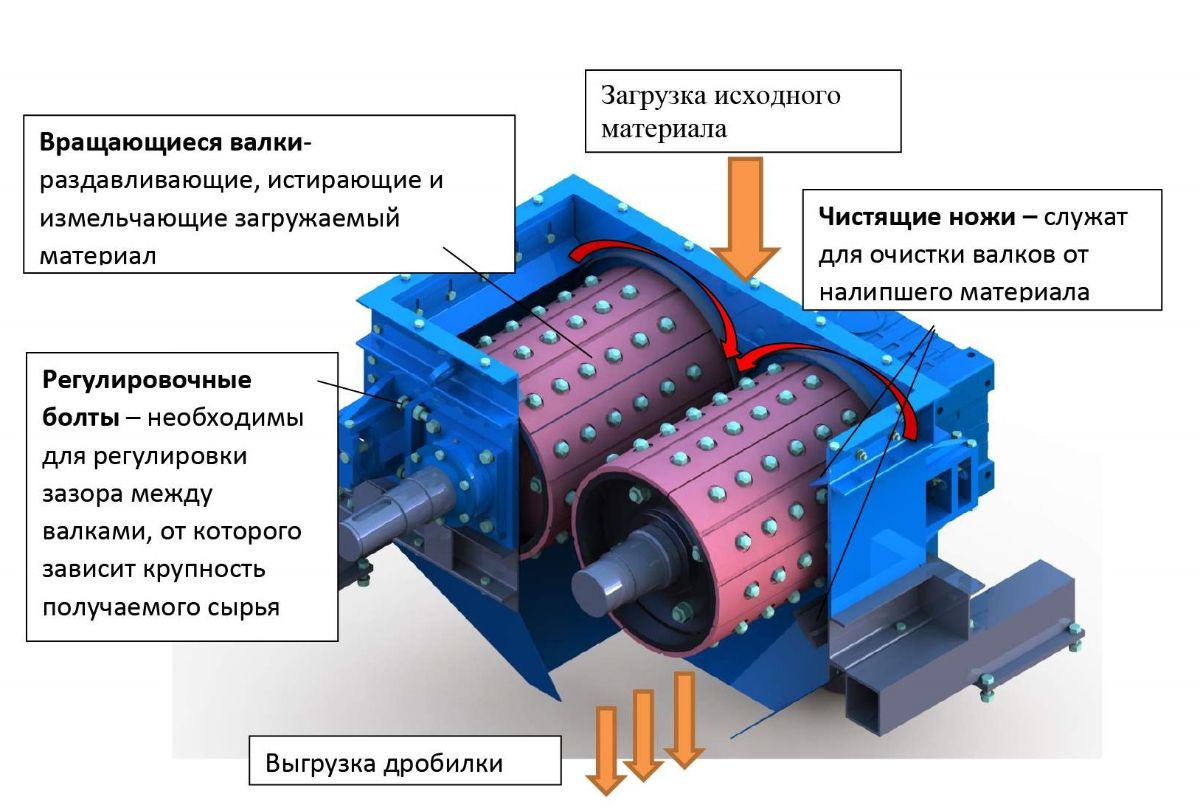

Состав (основные узлы) валковой дробилки:
Валковая дробилка — относительно простой по конструкции аппарат. Ее основные компоненты:
- Станина дробилки (Рама дробилки):
- Основа всей дробилки.
- Изготавливается из прочной стали (литой или сварной в зависимости от модели).
- Служит для крепления всех остальных узлов.
- Обеспечивает жесткость и устойчивость конструкции.

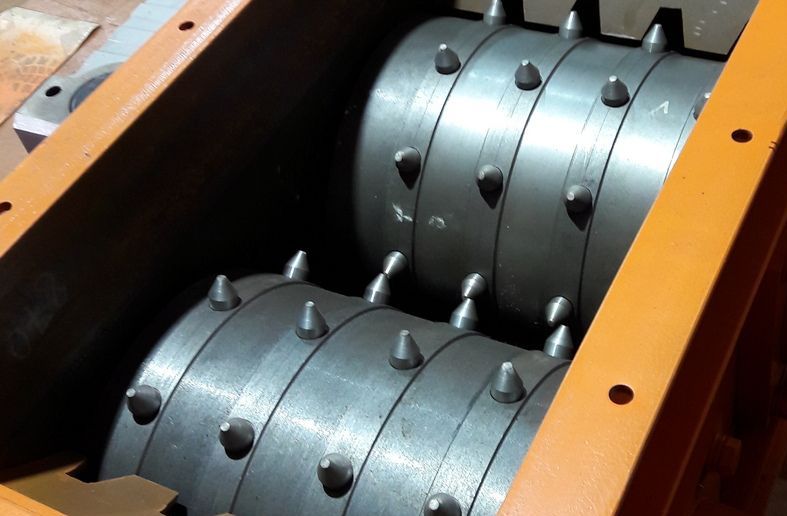

- Валки (Дробящие валки):
- Сердце дробилки.Обычно два цилиндрических валка (реже три или четыре), вращающихся навстречу друг другу.
- Изготавливаются из высокопрочной стали (углеродистой, легированной) или с наплавкой износостойкого сплава.
- Поверхность валка дробилки может быть:
- Гладкая:Для среднего и мелкого дробления хрупких материалов средней твердости (уголь, соль, известняк).
- Ребристая (рифленая):Для дробления более прочных материалов, обеспечивает лучший захват кусков.
- Зубчатая:Для крупного дробления (чаще используются как колосниковые валки в первичных дробилках).
- Устанавливаются на подшипниках качения или скольжения.

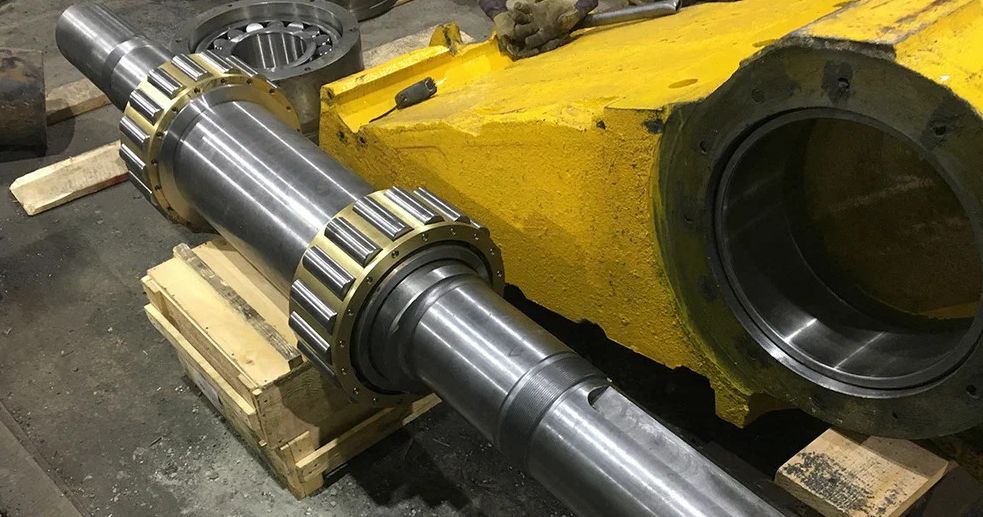

- Подшипник на дробилку (Опора валков):
- Узлы, в которых установлены подшипники вращения валков.
- Жестко крепятся к станине.
- Для одного из валков (обычно подвижного) опоры могут перемещаться.
- Механизм регулировки зазора (Механизм установки валков):
- Критически важный узел, определяющий крупность продукта дробления.
- Позволяет изменять расстояние между валками.
- Реализуется обычно одним из способов:
- Винтовой механизм:С помощью пар винт-гайка или клиновых прокладок (ручная или механизированная регулировка).
- Гидравлический механизм:Гидроцилиндры перемещают опору одного валка (обеспечивает точность и возможность автоматической защиты от перегрузки).
5. Привод:
- Обеспечивает вращение валков.
- Состоит из:
- Электродвигатель:Передает вращающий момент.
- Передача:Обычно клиноременная или зубчатая (редуктор, шестерни). Реже - карданный вал. Служит для передачи вращения от двигателя к валкам и согласования их скоростей.
- Муфты:Соединяют валы двигателя, передачи и валков. Могут быть упругими или предохранительными (срезные штифты).
6. Защитный кожух (Ограждение):
- Закрывает зону дробления и вращающиеся части (привод, валки).
- Изготавливается из листовой стали.
- Обязателен по технике безопасности!Предотвращает вылет кусков материала и доступ персонала к опасным зонам.
- Обычно имеет смотровые люки.
7. Система подачи материала (Загрузочный бункер / лоток):
- Направляет материал в зону дробления (между валками).
- Обеспечивает равномерное распределение материала по длине валков.
- Форма и размеры бункера/лотка зависят от характеристик материала.
8. Механизм защиты от перегрузки (Предохранительное устройство):
- Защищает дробилку от поломки при попадании недробимого предмета (металл, "пустышка").
- Основные типы:
- Пружинный:Один валок (подвижный) удерживается мощными пружинами. При перегрузке пружины сжимаются, валок отходит, пропуская недробимый предмет,затем возвращается на место.
- Гидравлический:Аналогичен пружинному, но роль упругого элемента играет гидравлическая система (часто совмещена с гидрорегулированием зазора).Гидроцилиндры позволяют валку отойти и затем вернуться.
- Срезной штифт (предохранительная муфта):Устанавливается в приводе. При перегрузке штифт срезается, разрывая кинематическую цепь привода. Требует замены штифта после срабатывания.
Дополнительно (в более современных или сложных моделях):
- Система смазки:Централизованная (автоматическая) или индивидуальные масленки для подшипников.
- Система пылеудаления:Патрубок для подключения аспирации.
- Система контроля и управления:Датчики (температуры подшипников, вибрации), контроллеры для автоматизации работы и защиты.
- Разгрузочный лоток:Направляет дробленый продукт из-под дробилки.
Конкретная конструкция и наличие тех или иных узлов могут варьироваться в зависимости от типа валковой дробилки (одно-, двух-, трех- или четырехвалковая), размера, назначения и производителя.
