Дробилка валковая зубчатая ДВЗ 2/500

Дробилка валковая зубчатая ДВЗ 2/500 используется для тонкого и среднего измельчения мела, мергеля, угля, глинистого сланца, а также для измельчения (с одновременным раздавливанием) вязких и влажных материалов, например глин.

Материал затягивается вращающимися навстречу валками и измельчается за счет сжатия и истирания. Однократное сжатие в рабочем пространстве дробилки обуславливает малый выход переизмельченного материала. Дробление материала осуществляется методом сжатия и истирания за счет расположение зубцов шахматном порядке.

Технические характеристики валковой дробилки ДВЗ 2/500***
	Параметры	Значения*
	Расчетная производительность, м3/ч: для каменистых пород для глинистых пород	до 12-50* до 70*
	Максимальный размер загружаемого материала, мм: для каменистых пород для глинистых пород	300** 400**
	Выходящая фракция dк, мм	30-150**
	Электродвигатель:	2шт.
	мощность, кВт	11,0; 15,0; 18,5
	число оборотов, об/мин	750; 100;1500
	напряжение, В	380
	Масса дробилки, кг	2700

* - Параметры могут изменяться в зависимости от физических свойств материала.
** - Зависит от требований Заказчика. Размер получаемой фракции зависит от зазора междувалками.
*** -  все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.

Узнать актуальную цену на  валковую дробилку ДВЗ 2/500 можно по телефонам: +7 920 271-96-78 / +7 910 150 05 43.

В комплексе с валковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

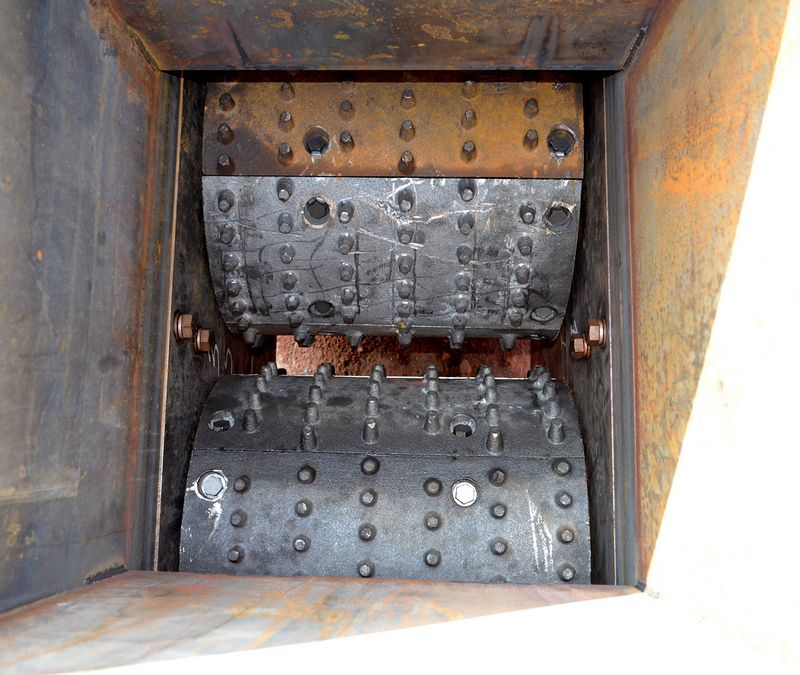

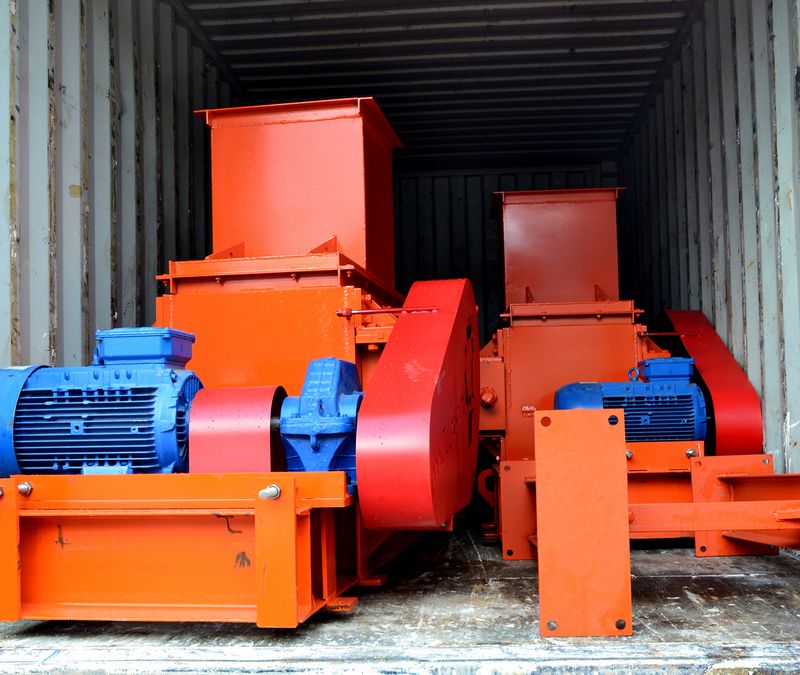

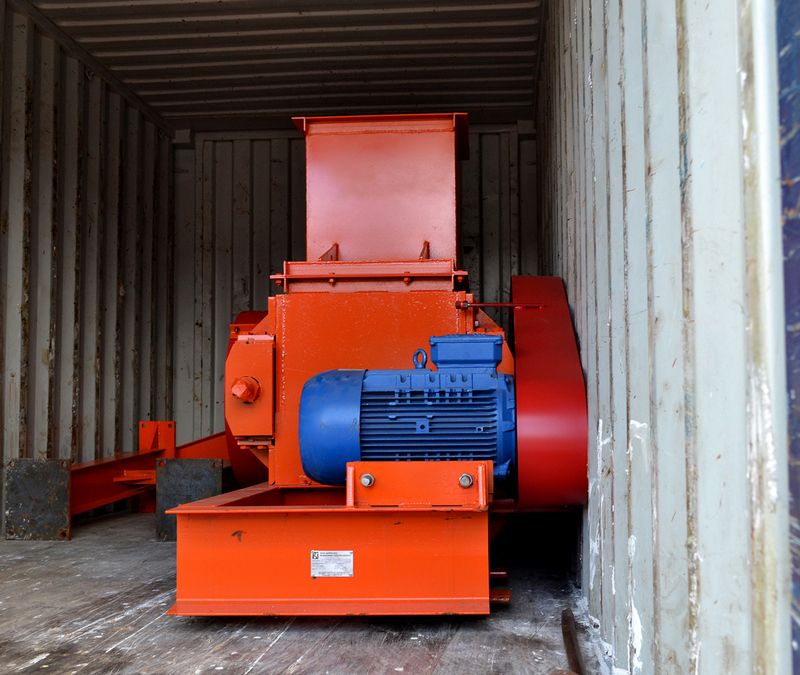

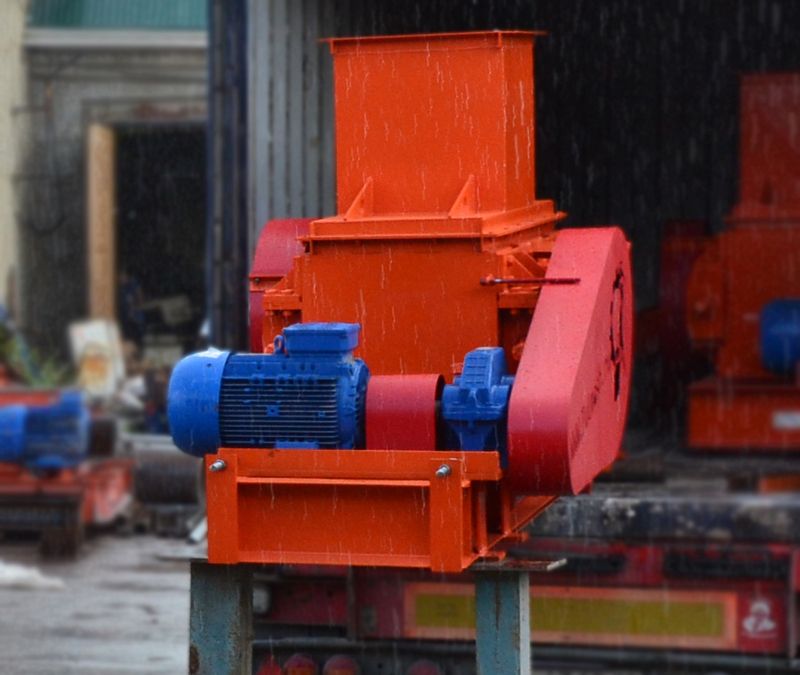

Фотографии валковой дробилки ДВЗ 2/500

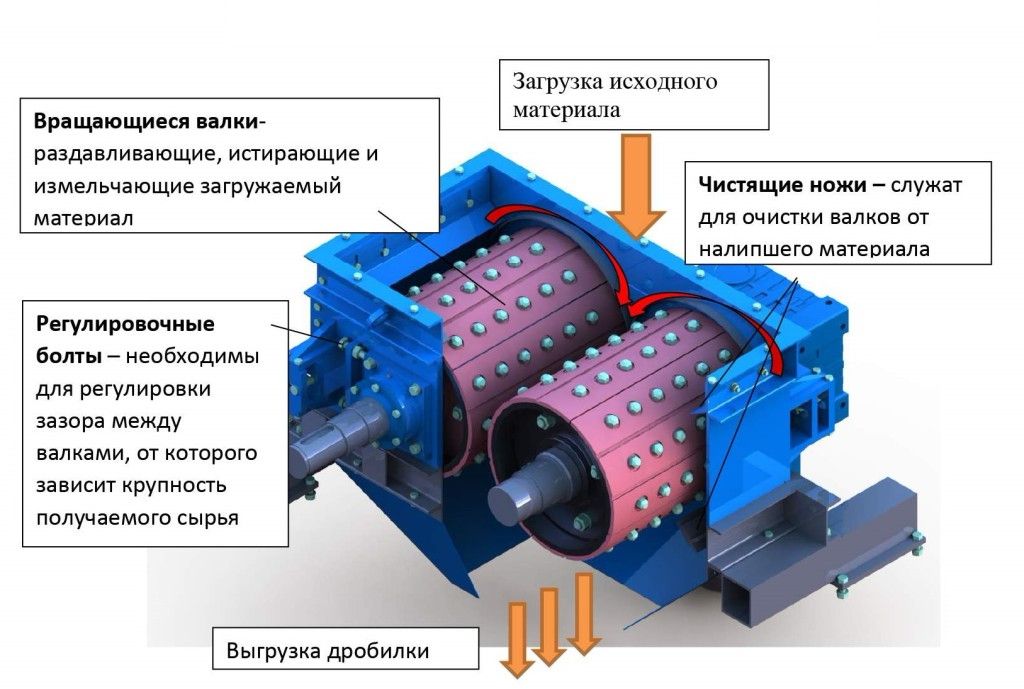

Устройство валковой дробилки ДВЗ-2/500

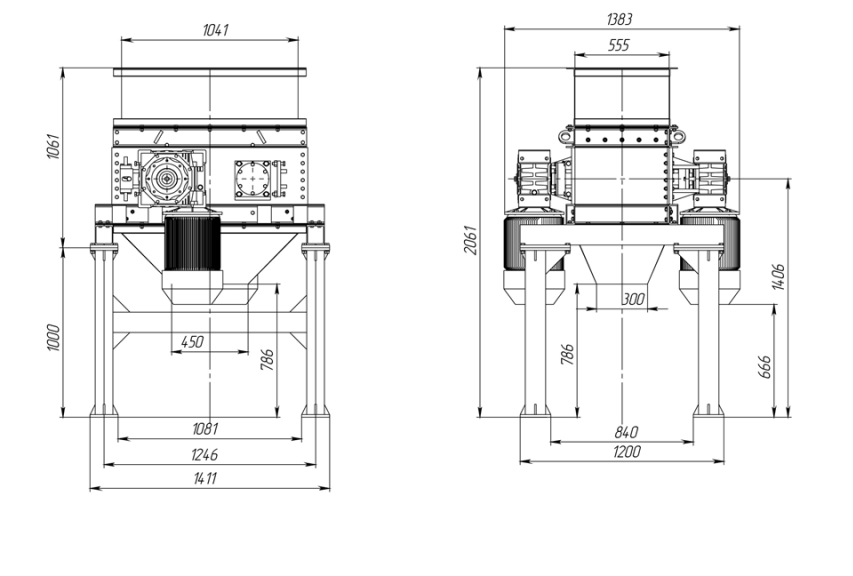

Габаритный и присоединительный чертёж валковой дробилки ДВЗ-2/500.

Информация для конструкторских и проектных компаний

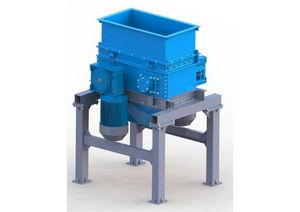

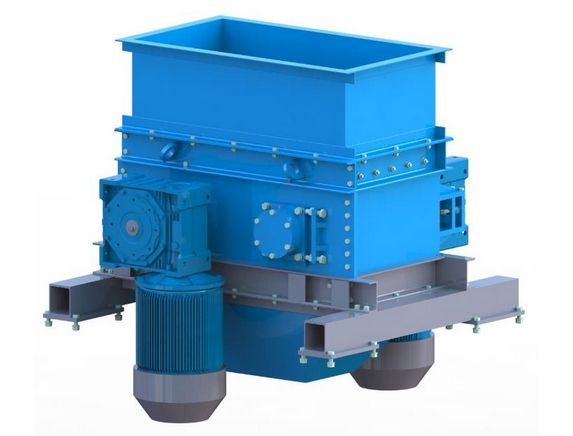

Для простоты использования нашей продукции в ваших проектах мы предоставляем 3D-модель валковой дробилки ДВЗ 2/500 основанную на габаритных и присоединительных размерах. Данный сервис на нашем сайте поможет проектанту сэкономить время. По вашему запросу мы вышлем 3D-модель в форматах Компас 3Д 2013 и SolidWorks 2013.

Дополнительное оборудование для ДВЗ 2/500
Нестандартное оборудование:  Приёмная воронка (разных конфигураций); Накопительный бункер; Опорные стойки и т.д. Изготавливается по эскизам заказчика, а также в стандартном исполнении.
Транспортные системы: Конвейер, шнек, питатель или элеватор. Данное оборудование может понадобиться для подачи сырья в дробилку, а также для отгрузки измельчённого материала на требуемое расстояние.
Электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Структурное описание

Основные технические характеристики дробилки ДВЗ 2/500

1. Производительность:

   • До 115 м³/ч при минимальном зазоре между валками и 200 м³/ч при максимальном зазоре (для насыпной плотности материала ~1500 кг/м³) .

   • Для глинистых пород — до 70 м³/ч, для каменистых — 12–50 м³/ч .

2. Гранулометрические параметры:

   • Входная фракция: 150–350 мм (для каменистых пород), до 400 мм (для глинистых) .

   • Выходная фракция: регулируется зазором между валками в диапазоне 0–180 мм .

3. Энергетика и привод:

   • Двигатели: 2 шт., мощность каждого 15 кВт (возможны варианты 11 кВт или 18,5 кВт) .

   • Напряжение: 380 В, частота вращения валков — 150–300 об/мин .

4. Конструктивные параметры:

   • Масса дробилки: 2700–3670 кг (зависит от комплектации) .

   • Зубчатые валки: Расположены в шахматном порядке, обеспечивают дробление сжатием и истиранием .

 Принцип работы и особенности

• Механизм дробления: Материал затягивается вращающимися навстречу друг другу валками, измельчается за счёт однократного сжатия, что минимизирует переизмельчение .

• Регулировка фракции: Изменение зазора между валками позволяет получать частицы от мелкой крошки (0–50 мм) до крупных фрагментов (до 180 мм) .

• Защита от перегрузок: Пружинный механизм отводит валки при попадании недробимых объектов .

 Сфера применения

• Материалы: Уголь, глина, кокс, мергель, глинистые сланцы (прочностью до 50 МПа).

• Отрасли:

  • Горнодобывающая (дробление угля, руды).

  • Строительная (измельчение известняка, глины).

  • Химическая (переработка солей, удобрений) .

Сравнение с аналогами (например, ДВЗ-2L)

 Дополнительное оборудование и модернизации

• Сопутствующие системы:

  • Приёмные воронки, накопительные бункеры.

  • Транспортёры, шнеки для подачи/отгрузки материала .

• Модернизации:

  • Замена валков на рифлёные или комбинированные (для работы с вязкими материалами, например, глиной) .

  • Установка редукторов, снижающих обороты валков для уменьшения пылеобразования.

 Преимущества модели

• Энергоэффективность: Низкое энергопотребление при высокой производительности .

• Универсальность: Регулируемый размер фракции и адаптация к разным материалам.

• Надёжность: Защитные механизмы предотвращают поломки при перегрузках.

Для материалов с высокой абразивностью или влажностью рекомендуется уточнить у производителя возможность индивидуальной комплектации валков
