Дробилка валковая зубчатая ДВЗ 2M

ДВЗ 2M — двухвалковая дробилка с рифлено-зубчатыми валками, предназначенная для среднего дробления хрупких материалов (отходы стекла, керамики), а также материалов низкой и средней прочности.

Одной из положительных характеристик дробилки является невысокий удельный расход электроэнергии, а также надежность и простота эксплуатации. Загрузку дробилки можно производить с помощью питателей различных модификаций в зависимости от места установки и общей компоновки оборудования на помольном участке.

Технические характеристики валковой дробилки ДВЗ 2М***
	Параметры	Значения*
	Расчетная производительность, м3/ч	до 40*
	Входящая фракция dн, мм	100-250*
	Выходящая фракция dк, мм	10-50**
	Электродвигатель:	2шт.
	мощность, кВт	7,5,11,0; 15,0
	число оборотов, об/мин	750; 100;1500
	напряжение, В	380
	Масса дробилки, кг	1470

* -  Параметры могут изменяться в зависимости от физических свойств материала.
** - Зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.
*** - все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.

Узнать актуальную цену на  валковую дробилку ДВЗ 2М можно по телефонам: +7 920 271-96-78 / +7 910 150 05 43.

В комплексе с валковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

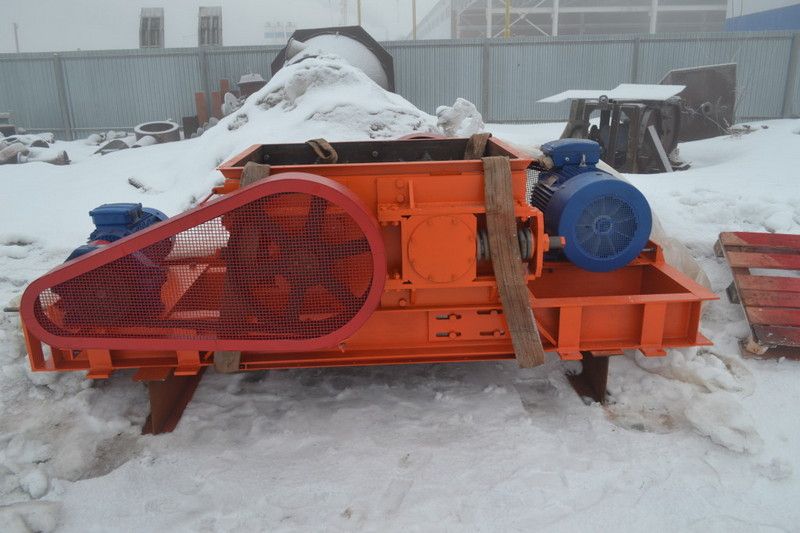

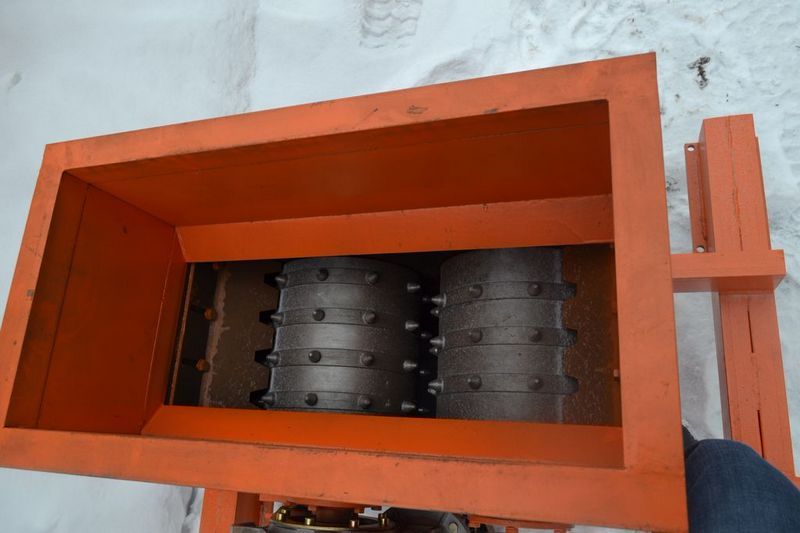

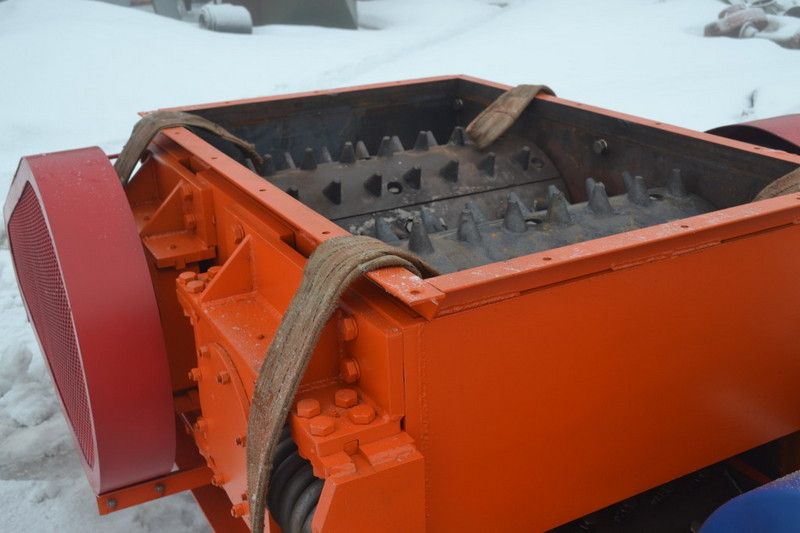

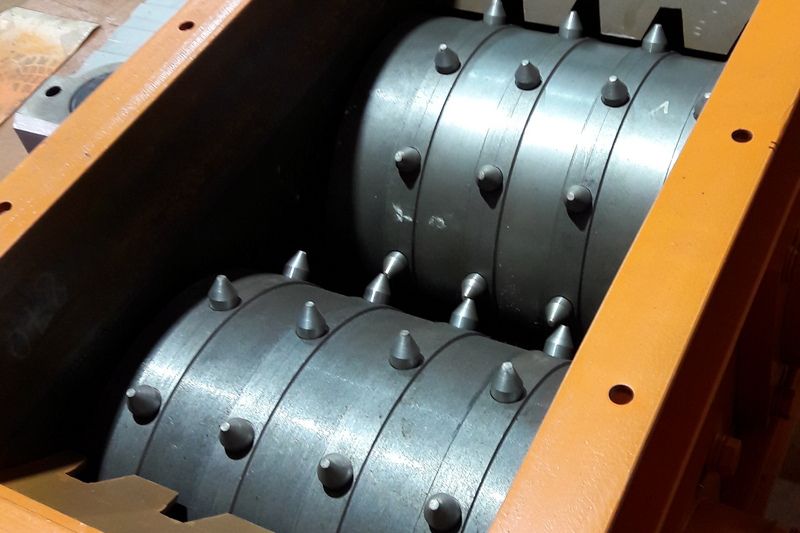

Фотографии валковой дробилки

Разновидности валков подбираются в зависимости от физических свойств материала. Дробилка с зубчатыми валкамипредназначена для среднего дробления хрупких материалов, а также материалов низкой прочности (до 50 МПа): кокс, уголь, глина. Дробление материала осуществляется методом сжатия и истирания за счет расположение зубцов в шахматном порядке.

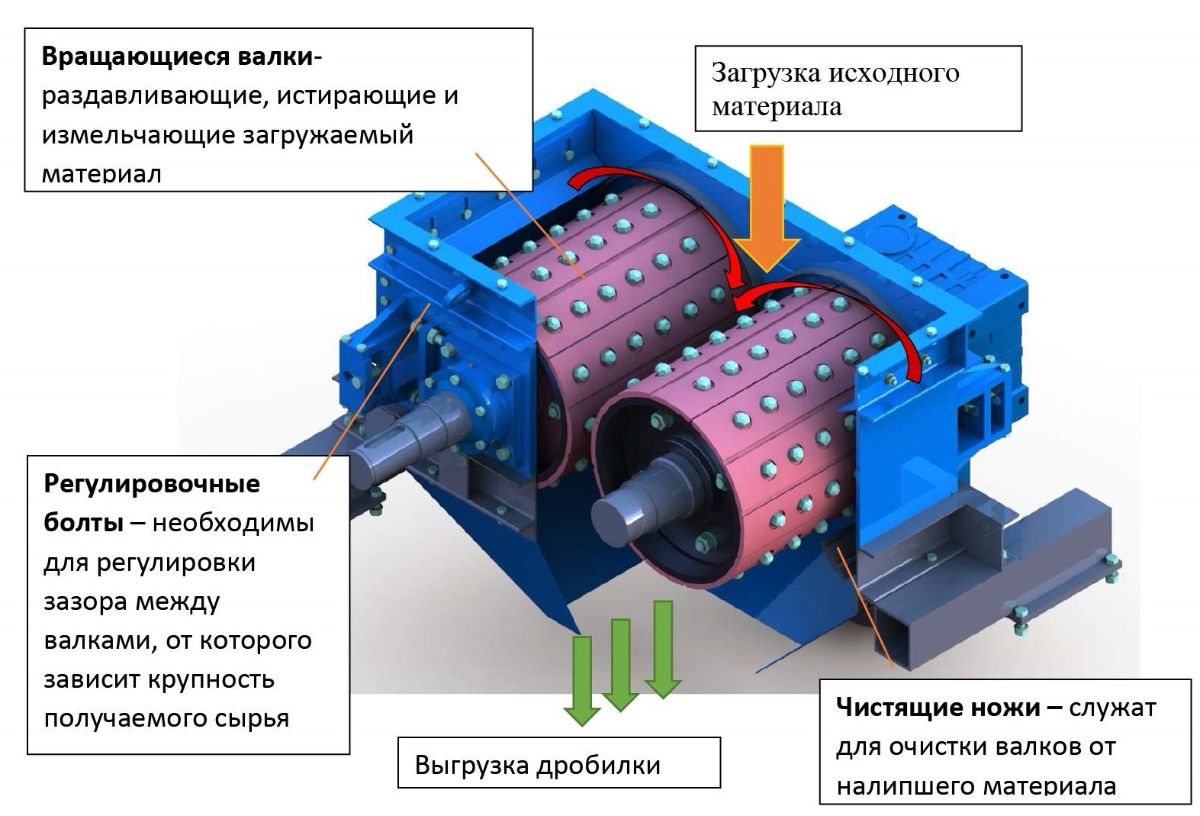

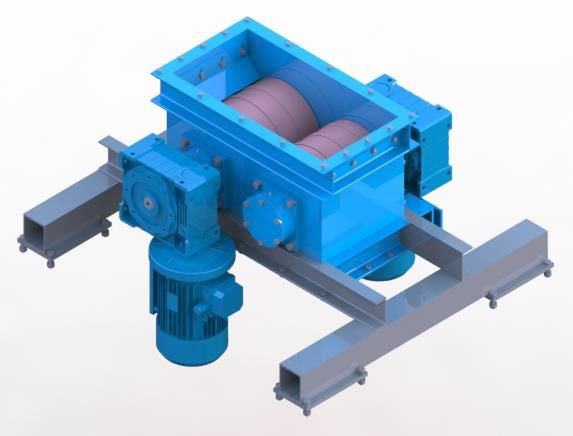

Устройство валковой дробилки ДВЗ 2М

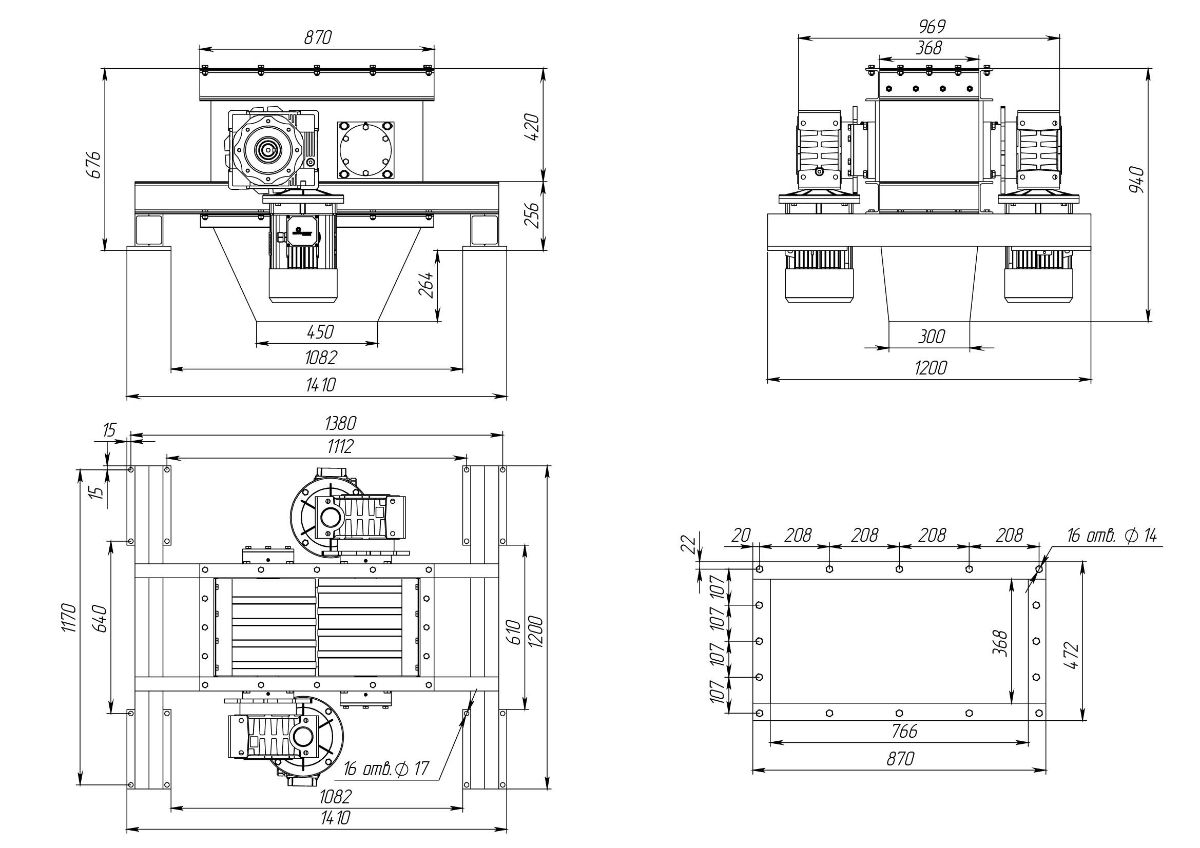

Габаритный и присоединительный чертёж валковой дробилки ДВЗ 2М

Информация для конструкторских и проектных компаний

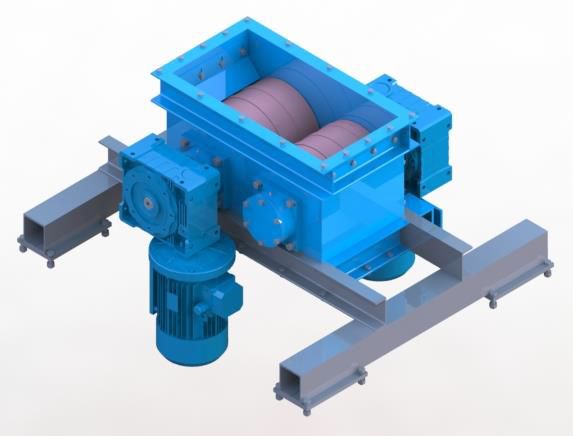

Для простоты использования нашей продукции в ваших проектах мы предоставляем 3D-модель валковой зубчатой дробилки ДВЗ-2М, основанную на габаритных и присоединительных размерах. Данный сервис на нашем сайте поможет проектировщику сэкономить время. По вашему запросу мы вышлем 3D-модель в форматах Компас 3Д 2013 и SolidWorks 2013.

Дополнительное оборудование для ДВЗ 2М

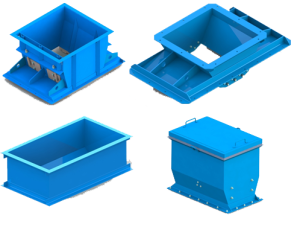

Нестандартное оборудование:  Приёмная воронка (разных конфигураций); Накопительный бункер; Опорные стойки и т.д. Изготавливается по эскизам заказчика, а также в стандартном исполнении. Различные конструкции загрузочных бункеров позволяют эффективно использовать измельчитель в связке с ленточными питателями, элеваторами и конвейерами.

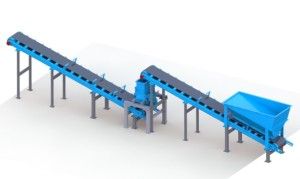

Транспортные системы: Конвейер, шнек, питатель или элеватор. Данное оборудование может понадобиться для подачи сырья в дробилку, а также для отгрузки измельчённого материала на требуемое расстояние.

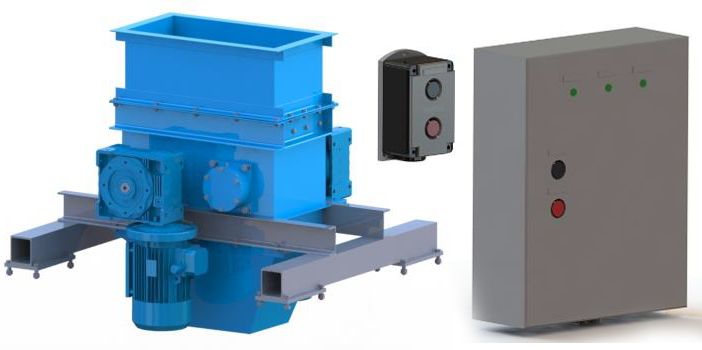

Электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Структурное описание

Основные технические характеристики ДВЗ-2М

Дробилка валковая зубчатая ДВЗ-2М предназначена для среднего дробления хрупких материалов (стекло, керамика) и материалов низкой/средней прочности (до 50 МПа), таких как уголь, кокс, глина. Ключевые параметры:

 Принцип работы и особенности

• Механизм дробления: Материал затягивается рифлено-зубчатыми валками, вращающимися навстречу друг другу. Измельчение происходит за счёт сжатия и истирания благодаря шахматному расположению зубцов. Это обеспечивает однородность фракции и минимальное переизмельчение .

• Ключевые преимущества:

  • Низкий расход электроэнергии.

  • Простота эксплуатации и надёжность конструкции.

  • Защита от недробимых частиц (пружинный механизм отвода валков) .

• Регулировка: Размер выходной фракции контролируется изменением зазора между валками .

 Область применения

• Основные материалы: Уголь, глина, кокс, отходы стекла и керамики .

• Отрасли: Горнодобывающая, строительная, металлургическая промышленность, переработка ТБО .

• Совместимость: Может интегрироваться с конвейерами (ширина ленты 500–1000 мм), питателями, элеваторами .

 Дополнительные возможности

1. Комплектация:

   • Опциональные компоненты: приёмные воронки, накопительные бункеры, системы автоматики .

   • Электротехническое оборудование: силовые щиты, кабельные системы .

2. Установка:

   • Ставится на фундамент (требует бетонных стяжек 120–150 мм) или опорные стойки.

   • Допускает монтаж в помещении или на открытой площадке .

3. Проектирование:

   • Для конструкторских бюро доступны 3D-модели в форматах Компас 3D и SolidWorks .

 Заключение

ДВЗ-2М сочетает высокую производительность с экономичностью, подходит для дробления широкого спектра материалов. Технические параметры (производительность, фракции) могут корректироваться под требования заказчика.
