Измельчитель валково-зубчатый ИВЗ-2/260

Измельчитель валково зубчатый ИВЗ 2/260 предназначен для дробления легко дробимых мягких и средней твердости материалов, до 4 единиц по шкале Мооса. Измельчитель может применяться в линиях тонкого измельчения, как первая ступень дробления габаритных кусков материала.

Материал, находящийся в бункере, под собственным весом попадает на зубчатые валки, которые при вращении измельчают основной кусок материала. Измельченный материал просыпается в осевые и радиальный зазоры между валками измельчителя. Загрузку измельчителя возможно производить с помощью ленточных питателей различных модификаций в зависимости от места установки и общей компоновки оборудования на помольном участке.

Измельчитель может быть установлен, как в помещении, так и на открытой площадке под навесом. Измельчитель может быть смонтирован на опорных стойках, площадках и фундаментах.

Технические характеристики измельчителя ИВЗ-2/260 ***
	Параметры	Значения*
	Расчетная производительность, м3/ч	до 15*
	Входящая фракция dн, мм	до 250*
	Выходящая фракция dк, мм	От 0 до 40 (95%)**
	Электродвигатель:	1шт.
	мощность, кВт	11*
	число оборотов, об/мин	1000
	напряжение, В	380
	Масса дробилки, кг	650

* - параметры могут изменяться в зависимости от физических свойств материала.
** - Зависит от требований Заказчика.
*** - все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.

Узнать актуальную цену на  измельчитель ИВЗ-2/260 можно  по телефонам: +7 920 271-96-78

В комплексе с валковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

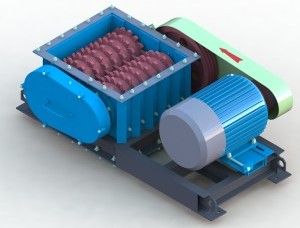

Фотография измельчителя ИВЗ-2/260

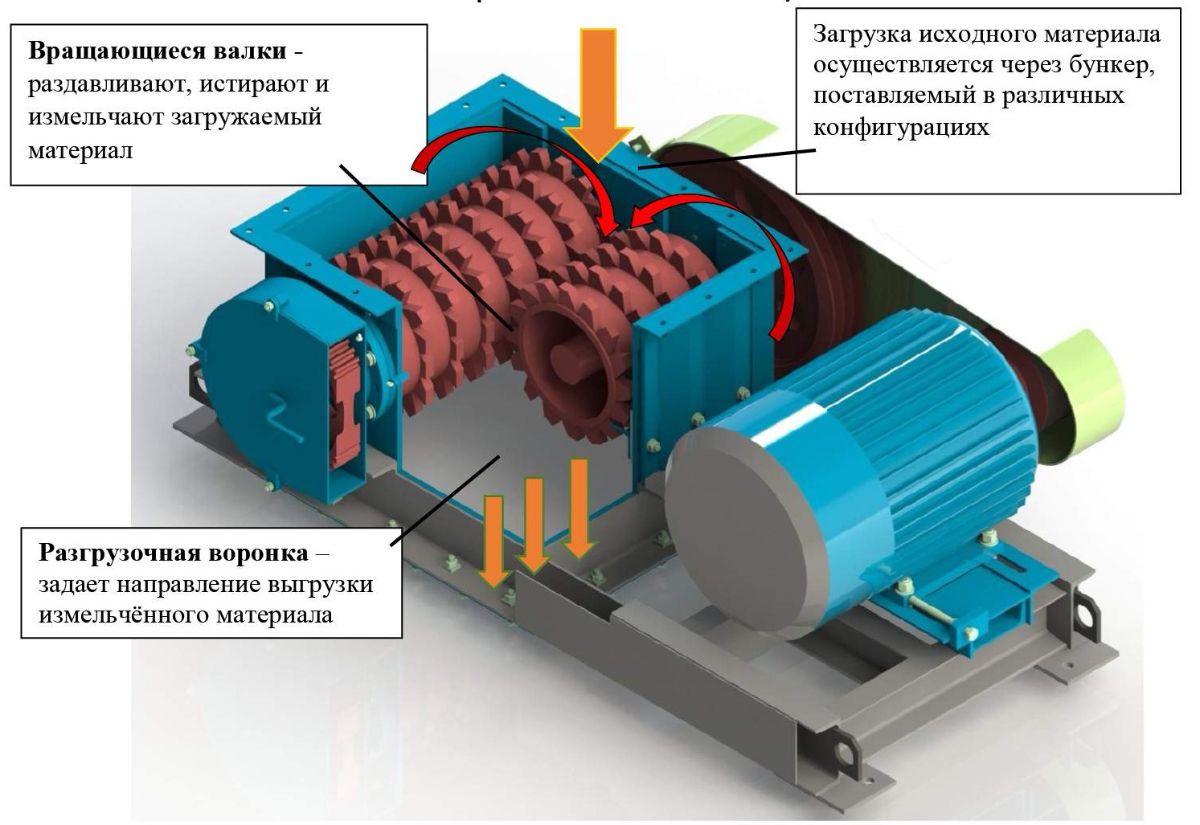

Устройство измельчителя ИВЗ-2/260

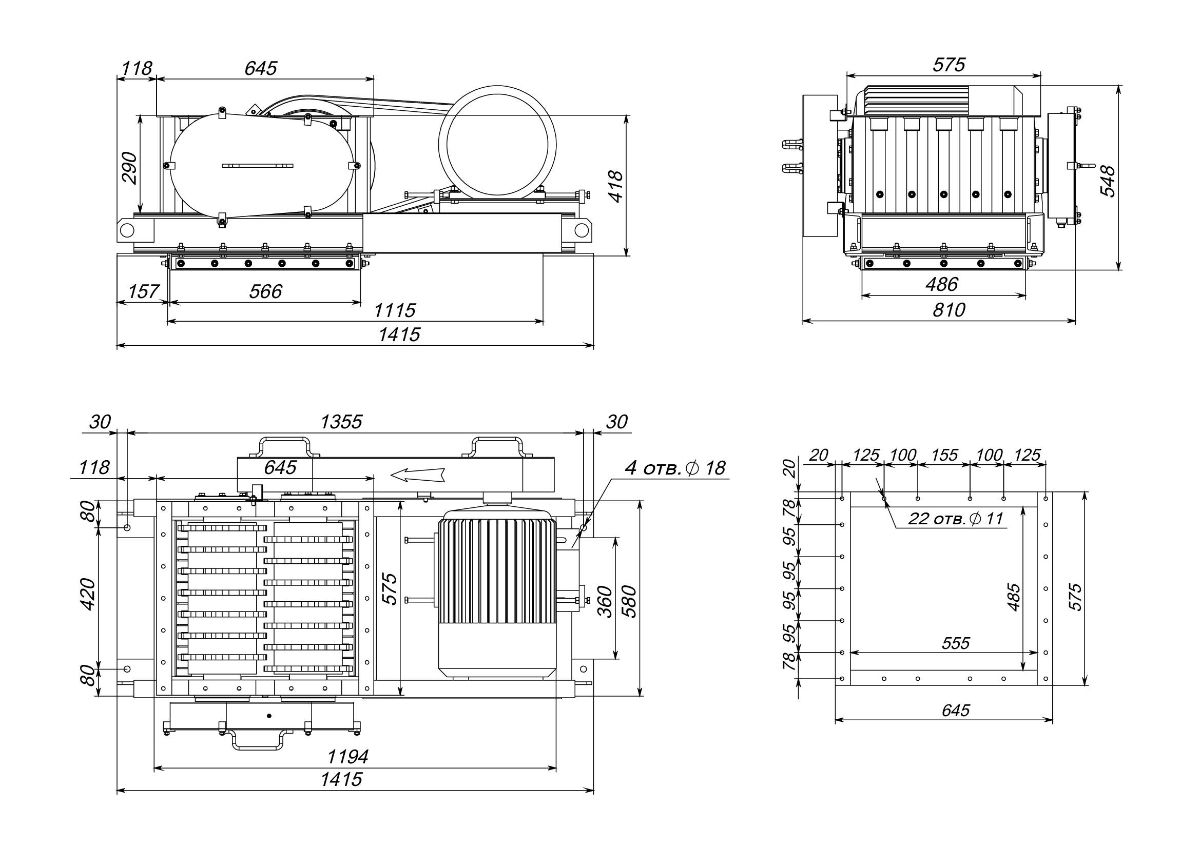

Габаритный и присоединительный чертёж измельчителя ИВЗ-2/260

Информация для конструкторских и проектных компаний

Для простоты использования нашей продукции в ваших проектах мы предоставляем 3D-модель измельчителя ИВЗ-2/260, основанную на габаритных и присоединительных размерах. Данный сервис на нашем сайте поможет проектанту сэкономить время. По Вашему запросу мы вышлем Вам 3D-модель в форматах Компас 3Д 2013 и SolidWorks 2013.

Дополнительное оборудование для ИВЗ-2/260
Нестандартное оборудование:  Приёмная воронка (разных конфигураций); Накопительный бункер; Опорные стойки и т.д. Изготавливается по эскизам заказчика, а также в стандартном исполнении.
Транспортные системы: Конвейер, шнек, питатель или элеватор. Данное оборудование может понадобиться для подачи сырья в дробилку, а также для отгрузки измельчённого материала на требуемое расстояние.
Электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Структурное описание.

Измельчитель валково-зубчатый ИВЗ-2/260 — относится к группе промышленных измельчителей, предназначенных для дробления и измельчения материалов средней твердости. Ниже приведены основные характеристики и особенности устройства:

Назначение и применение

• Области использования: горнодобывающая, строительная, химическая промышленность, переработка полезных ископаемых.

• Материалы для обработки: уголь, соли, известняк, гипс, руды, а также другие хрупкие материалы с пределом прочности до 150 МПа.

• Задача: первичное или вторичное дробление с регулируемой степенью измельчения.

Конструкция и принцип работы

• Основные элементы:

  • Два вращающихся валка с зубьями, расположенные параллельно.

  • Регулируемый зазор между валками (определяет размер фракции на выходе).

  • Привод от электродвигателя через редуктор.

• Принцип действия: материал подается в зазор между валками, где дробится за счет сжатия и сдвига зубьями.

Технические характеристики

(Примерные параметры, могут варьироваться в зависимости от модификации):

• Производительность: до 50–70 т/ч (зависит от материала).

• Размер входного куска: до 250–300 мм.

• Размер выходной фракции: 5–50 мм (регулируется зазором).

• Диаметр валков: ~260 мм (указано в маркировке: ИВЗ-2/260).

• Мощность двигателя: ~30–45 кВт.

• Габариты и вес: зависит от комплектации, обычно вес составляет 650 кг.

Преимущества

• Высокая надежность и износостойкость за счет зубчатых валков из легированной стали.

• Возможность тонкой настройки размера фракции.

• Простота обслуживания и ремонта.

• Энергоэффективность по сравнению с щековыми дробилками.

Ограничения

• Не подходит для вязких, пластичных или влажных материалов (например, глина).

• Требует равномерной подачи материала для избежания перегрузки.

Аналоги

• Аналоги: валковые дробилки ДВГ, СМД-153.

Рекомендации

• Перед эксплуатацией проверяйте степень износа зубьев валков.

• Используйте магнитные сепараторы для защиты от металлических примесей в материале.
