Измельчитель роторно-дисковый РДИ-2/490 для глины

Данный измельчитель применяется для дробления материалов средней и малой твёрдости: отходов кирпичного производства, пенобетона, смёрзшихся комков ПГС, слежавшейся соли.

Купить роторно-дисковый измельчитель для глины РДИ-2/490 можно в компании МеталСтройКонструкция

Также возможна установка данных измельчителей для переработки горных пород твёрдостью, по шкале Мооса до 4-х единиц, таких например, как мел.

Исходный материал загружается в бункер измельчителя и под собственным весом перемещается в зону вращения дисковых роторов. Куски материала, попадая в камеру измельчения, захватываются и измельчаются дисками роторов за счет удара и истирания. Измельченный материал просыпается в зазоры между дисками и отверстиями решетки в разгрузочное устройство.

Диски роторов самоочищаются от материала в центральной зоне камеры измельчения и зонах установки отражателей.

Технические характеристики измельчителя РДИ-2/490***
	Параметры	Значения*
	Расчетная производительность, м3/ч	до 29*
	Входящая фракция dн, мм	до 400*
	Выходящая фракция dк, мм	От 0 до 15 (95%)**
	Электродвигатель:	2шт.
	мощность, кВт	18,5;22*
	число оборотов, об/мин	1500
	напряжение, В	380
	Масса дробилки, кг	2480

* - параметры могут изменяться в зависимости от физических свойств материала.
** - Зависит от требований Заказчика.
*** - все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.

Узнать актуальную цену на  измельчитель РДИ-2/490 можно  по телефонам: +7 920 271-96-78 / +7 910 150 05 43.

В комплексе с валковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Фотографии измельчителя РДИ-2/490

Устройство измельчителя РДИ-2/490

Габаритный и присоединительный чертёж измельчителя РДИ-2/490

Информация для конструкторских и проектных компаний

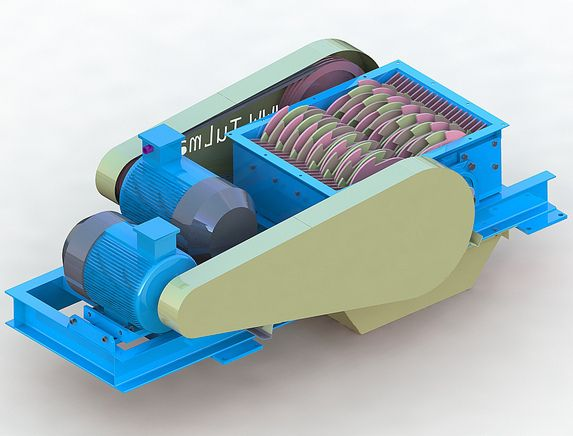

Для простоты использования нашей продукции в ваших проектах мы предоставляем 3D-модель измельчителя РДИ-2/490, основанную на габаритных и присоединительных размерах. Данный сервис на нашем сайте поможет проектанту сэкономить время. По Вашему запросу мы вышлем Вам 3D-модель в форматах Компас 3Д 2013 и SolidWorks 2013.

Дополнительное оборудование для РДИ-2/490
Нестандартное оборудование:  Приёмная воронка (разных конфигураций); Накопительный бункер; Опорные стойки и т.д. Изготавливается по эскизам заказчика, а также в стандартном исполнении.
Транспортные системы: Конвейер, шнек, питатель или элеватор. Данное оборудование может понадобиться для подачи сырья в дробилку, а также для отгрузки измельчённого материала на требуемое расстояние.
Электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Роторно-дисковый измельчитель РДИ-2/490 — это специализированное и эффективное оборудование для работы именно с глинистым сырьем. Давайте разберем все по порядку.

1. Назначение и Применение

Измельчитель РДИ-2/490 для глины предназначен для тонкого измельчения (помола) и гомогенизации слегка влажных, пластичных материалов, к которым в первую очередь и относится глина.

Где он применяется:

• Производство кирпича и керамических блоков: Для подготовки глиняной массы, обеспечения однородности состава и пластичности, что критически важно для формовки и качества конечного продукта.

• Производство керамики: Подготовка глиняных масс для художественной и строительной керамики.

• Производство огнеупоров: Измельчение шамотных и других огнеупорных глин.

• Прочие отрасли: Может использоваться для помола мела, каолина, угля и других материалов со сходными физико-механическими свойствами.

Ключевая задача: Не просто дробить крупные куски, а именно перетирать и смешивать глиняную массу, разрушая комья и делая ее структуру однородной.

2. Принцип Работы

Принцип работы основан на сочетании роторного и дискового воздействия.

1. Загрузка: Исходный материал (куски глины) подается в загрузочный бункер.

2. Захват и подача: Вращающиеся лопасти ротора захватывают глину и направляют ее в рабочую зону между ротором и неподвижным статором (диском).

3. Измельчение: Ротор вращается с высокой скоростью. Глина проходит через узкий зазор между билами (молотками) на роторе и футеровкой на статоре. Происходит интенсивное механическое воздействие: удар, сдвиг, истирание.

4. Протирка: Одновременно с измельчением масса продавливается через калибровочные сита (решетки), установленные в нижней части корпуса. Это обеспечивает контроль максимальной крупности готового продукта.

5. Выгрузка: Измельченная глина, прошедшая через сито, выгружается из машины.

Преимущество такого принципа: Эффективное перетирание влажной и липкой глины, которая часто забивает обычные дробилки ударного или щекового типа.

3. Основные Технические Характеристики (на примере РДИ-2/490 для глины)

• Производительность: До 20 м³/час (сильно зависит от влажности и вида глины).

• Установленная мощность: 45 кВт или 55 кВт (зависит от модификации). Это мощный агрегат, требующий соответствующего подключения.

• Частота вращения ротора: ~ 980 об/мин.

• Диаметр ротора: 490 мм (что и отражено в маркировке).

• Размер загрузочного куска: До 200 мм.

• Крупность продукта после помола: Регулируется установкой сит с диаметром отверстий от 3 до 12 мм.

• Габаритные размеры: Примерно 1800х1600х1100 мм.

• Масса: Около 1500 кг.

4. Ключевые Преимущества и Недостатки

Преимущества:

• Высокая эффективность для глины: Специализированная конструкция, которая не боится влажных и пластичных материалов.

• Однородность продукта: Обеспечивает не только измельчение, но и тщательное перемешивание массы.

• Надежность: Прочная конструкция, рассчитанная на высокие механические нагрузки.

• Ремонтопригодность: Быстросъемные и заменяемые билы, футеровка и сита.

• Регулировка помола: Возможность смены сит для получения продукта нужной фракции.

Недостатки:

• Высокое энергопотребление: Мощный двигатель (45-55 кВт) делает его энергозатратным.

• Шум и вибрация: Как и любое мощное дробильное оборудование, работает с высоким уровнем шума.

• Износ рабочих органов: Билы и сита подвержены абразивному износу, особенно при работе с песковистыми глинами, и требуют периодической замены.

5. Что важно учитывать при эксплуатации и выборе?

1. Влажность глины: РДИ-2/490 оптимально работает с глиной влажностью 15-25%. Слишком сухая глина будет давать много пыли и хуже измельчаться, а слишком мокрая — налипать и забивать сита.

2. Наличие включений: Если в глине много камней, металлических или древесных включений, это может привести к поломке. Желательно устанавливать до измельчителя камнеуловители и магнитные сепараторы.

3. Запасные части: Убедитесь в доступности и стоимости расходных материалов (билы, сита, подшипники).

4. Фундамент: Агрегат требует установки на прочный фундамент для гашения вибраций.

Вывод

Роторно-дисковый измельчитель РДИ-2/490 для глины — это, без преувеличения, "рабочая лошадка" в технологии подготовки глины для кирпичных и керамических заводов. Его выбор оправдан, когда требуется стабильное получение однородной, качественно перетертой глиняной массы с контролируемой крупностью. Он решает те специфические задачи, с которыми не справляются другие типы дробилок.
