Шаровая мельница

Завод дробильного оборудования "МеталСтройКонструкция" проектирует и изготавливает оборудование для предприятий горной, химической и нефтегазовой промышленности.

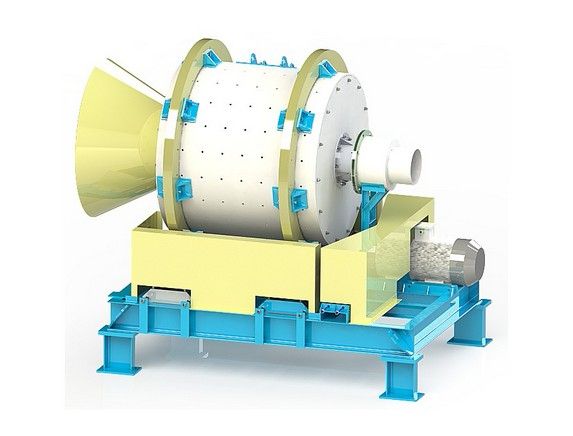

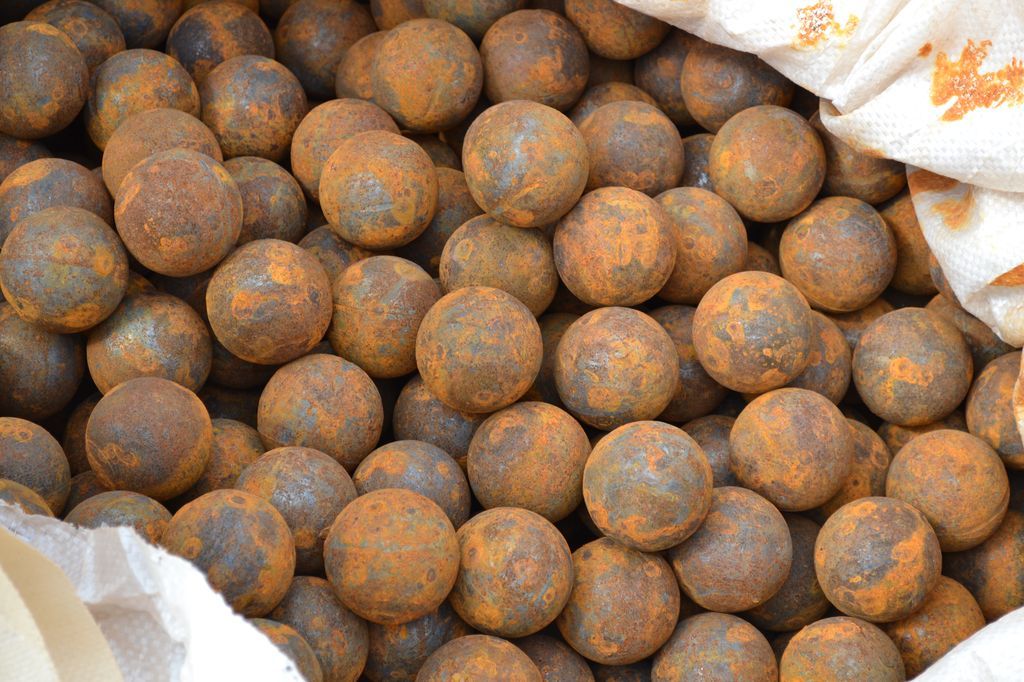

У нас Вы сможете купить шаровую мельницу и сопутствующее оборудование. Шаровая мельница представляет собой агрегат барабанного типа, работающий на принципе истирания загружаемого материала во вращающей камере барабана специальными стальными шариками. Мелющие тела (шарики) являются расходными элементами и по мере работы стираются. Загрузка шариков осуществляется через специальный люк. Вращение барабана передается через бандажи от электродвигателя.

Технические характеристики ***
	Параметры	Значения*
	Расчетная производительность, т/ч	до 0,5*
	Объём бункера питателя, м3	2**
	Внутренний диаметр барабана (без футеровки), мм	1388
	Длина барабана (без футеровки), мм	1364
	Частота вращения барабана, об/мин	28
	Выходящая фракция, мм	0-15*
	Общая мощность комплекса, кВт	36
	Масса дробилки (барабана в сборе), т	3,7

* - Параметры могут изменяться в зависимости от физических свойств материала.
** - Зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.
*** - все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.

Устройство и принцип работы шаровой мельницы

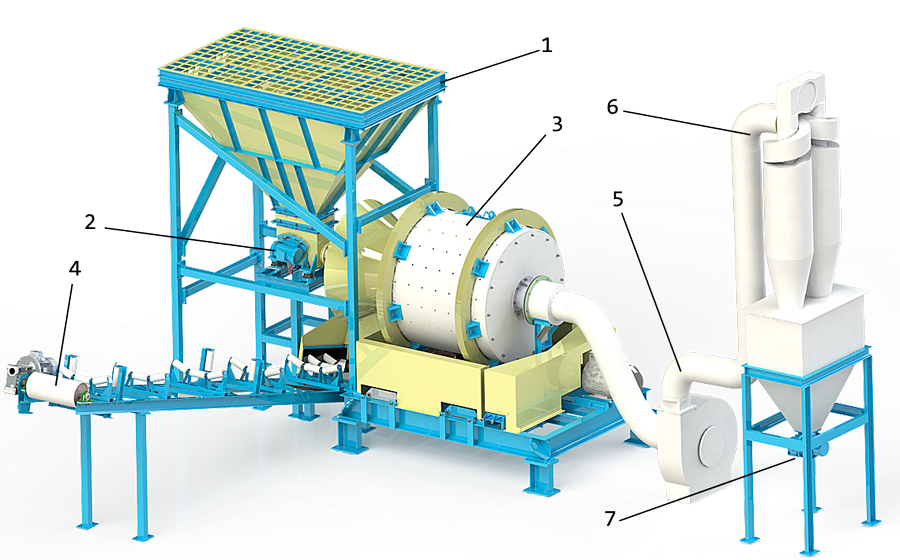

Дробильный комплекс на базе шаровой мельницы включает: загрузочный бункер (поз. 1); вибрационный питатель (поз. 2); шаровую мельницу (поз. 3); ленточный конвейер (поз. 4); вентилятор (поз. 5); циклон-бункер (поз. 6); секторный питатель (поз. 7).

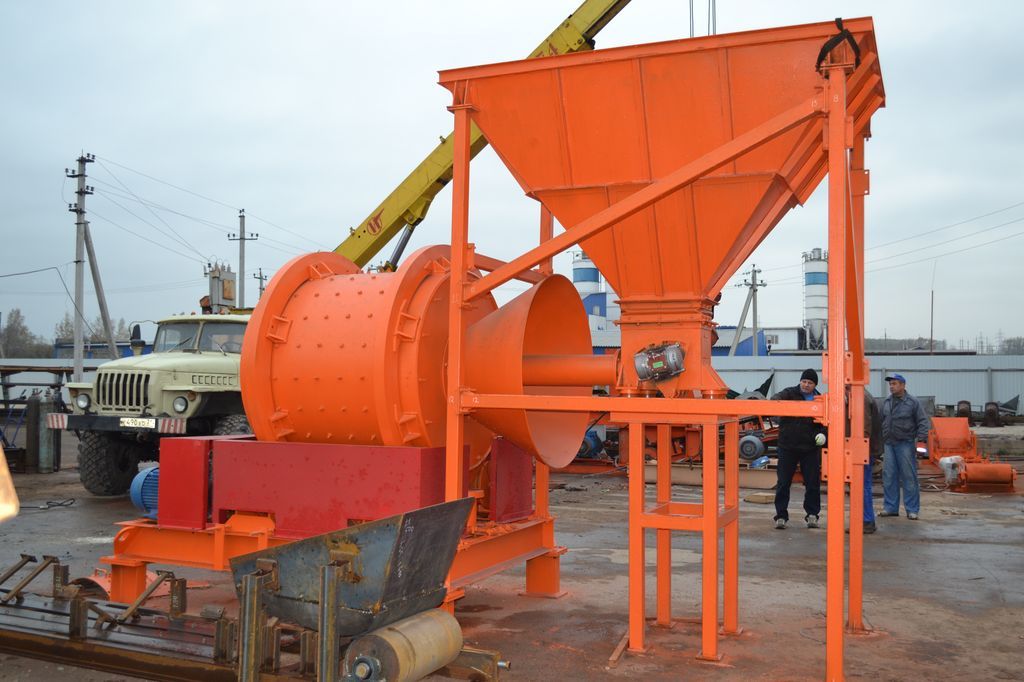

Загрузка исходного сырья производится в загрузочный бункер (поз. 1) вибрационного питателя, над которым установлена сортировочная решетка с ячейкой 100х100 мм (размер ячейки зависит от исходного сырья). На этапе загрузки материала в установленный на раме бункер происходит его сортировка (материал меньше 100х100 мм просыпается в бункер). Из бункера материал поступает в вибрационный питатель (поз. 2), который так же установлен на раме. На питателе закреплено два промышленных вибратора, которые позволяют материалу совершать возвратно-поступательное движение и по трубе перемещаться в помольную камеру шаровой мельницы (поз. 3).

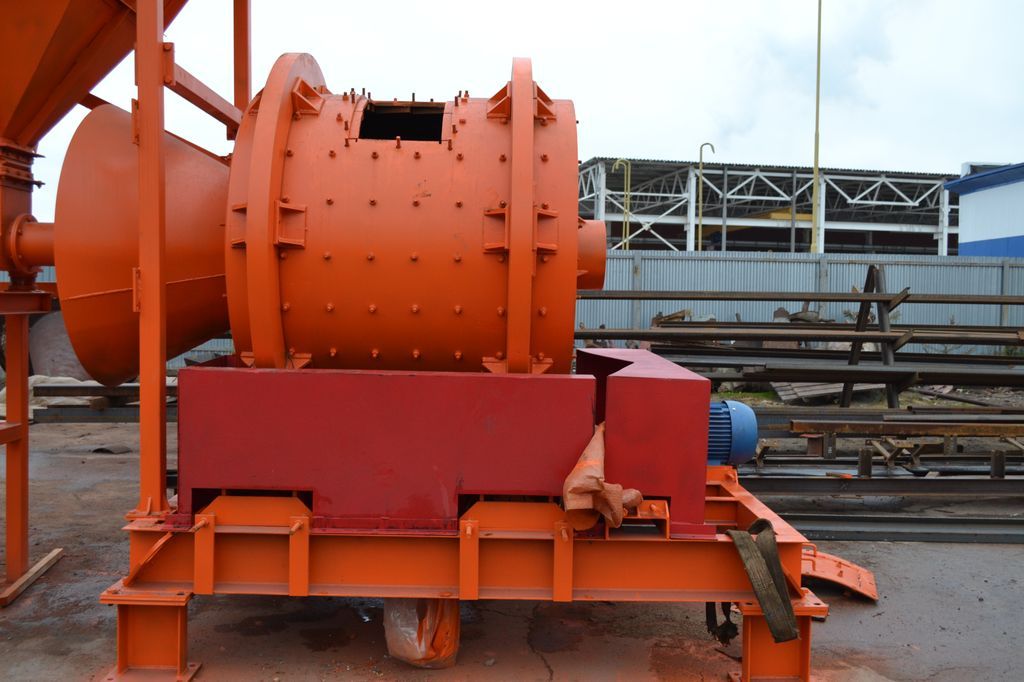

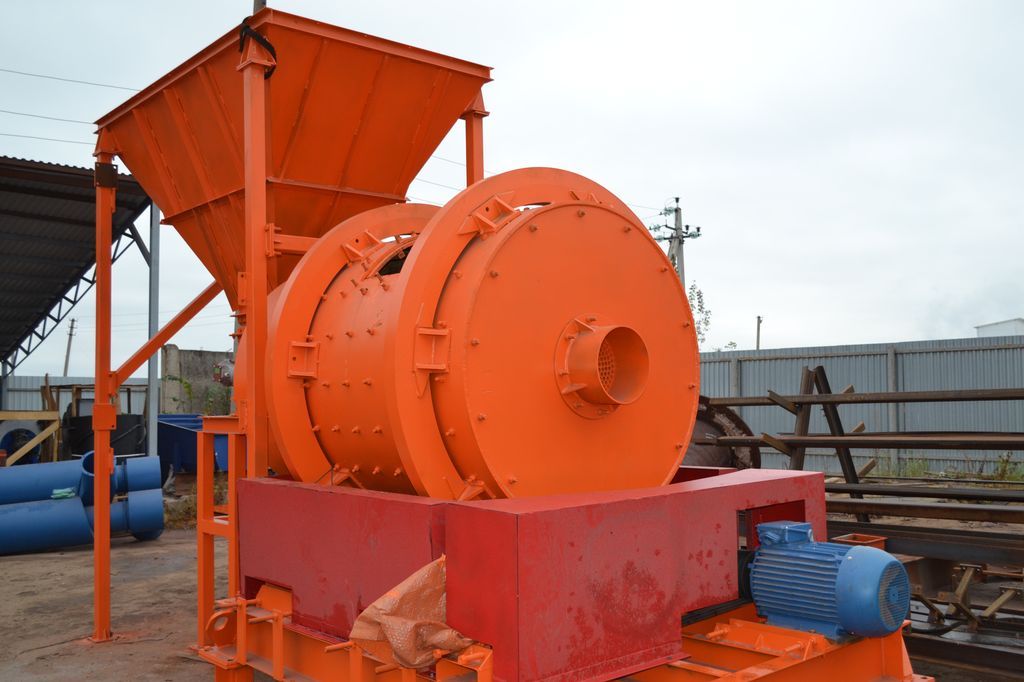

Шаровая мельница установлена на опорных роликах, которые закреплены на раме. Шаровая мельница приводится в движение благодаря приводному ролику и электродвигателю. При круговом движении мельницы мелющие шары по направляющим выступам на бронях (футеровки) поднимаются вверх и одновременно направляются в сторону выгрузки, где расположены пазы. С помощью движения шаров происходит отбитие (дробление) материала. Измельченный продукт вместе с мелющими шарами движется в сторону выгрузки, где он просеивается и попадает на выгрузную воронку. Оттуда материал попадает на конвейер (поз. 4) и далее — в зону выгрузки. Пылевые частицы отделяются с помощью вентилятора и всасываются в систему аспирации, где, проходя через циклон-бункер, оседают в бункере. Из бункера с помощью секторного питателя шлак подается в мешок.

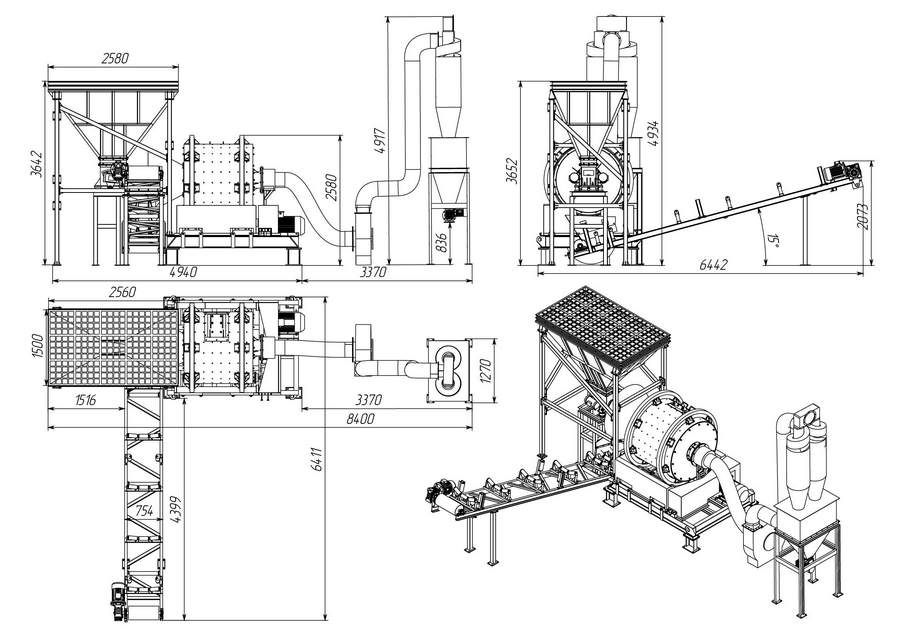

Габаритные размеры
