Агрегат сортировки АС-30 -1

Агрегат сортировки представляет совокупность нескольких единиц оборудования, как правило размещенных на одной раме и выполненных в передвижном или полустационарном исполнении. Применение подобных агрегатов позволяет сократить металлоёмкость конструкций, избежать капитальных вложений в устройство фундаментов и дает возможность при необходимости перемещать агрегат.

АС-30, полустационарный агрегат сортировки, предназначен для сухого рассева сыпучих материалов на ряд классов по крупности с предварительным отделением крупных отдельностей на виброрешетке.

В зависимости от условий эксплуатации и желания Заказчика, в агрегате сортировки АС-30 меняется размер сит над загрузочным бункером, объем загрузочного бункера и размеры ячеек просеивающих сит на инерционном грохоте. При необходимости АС-30 может комплектоваться дополнительным оборудованием (питатели, конвейеры, шнеки и т.д.).

Технические характеристики агрегат сортировки АС-30

В комплексе с агрегатом Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельную продукцию, системы автоматики.

В комплекте с агрегатом сортировки поставляются электродвигатели на все оборудование, подключаемые к общему электрическому щитку через магнитные пускатели, обеспечивающие защиту от недопустимых перегрузок. Кнопочный пост осуществляет пуск и остановку электродвигателей агрегата. Автоматические выключатели защищают электрооборудование при коротком замыкании, а защиту обслуживающего персонала от поражения электрическим током обеспечивает зануление и защитное заземление.

Агрегат сортировки включает в себя следующее оборудование:

• виброрешетка – устанавливается над загрузочным бункером;
• лотковый питатель – расположен в основании загрузочного бункера;
• грохот инерционный.

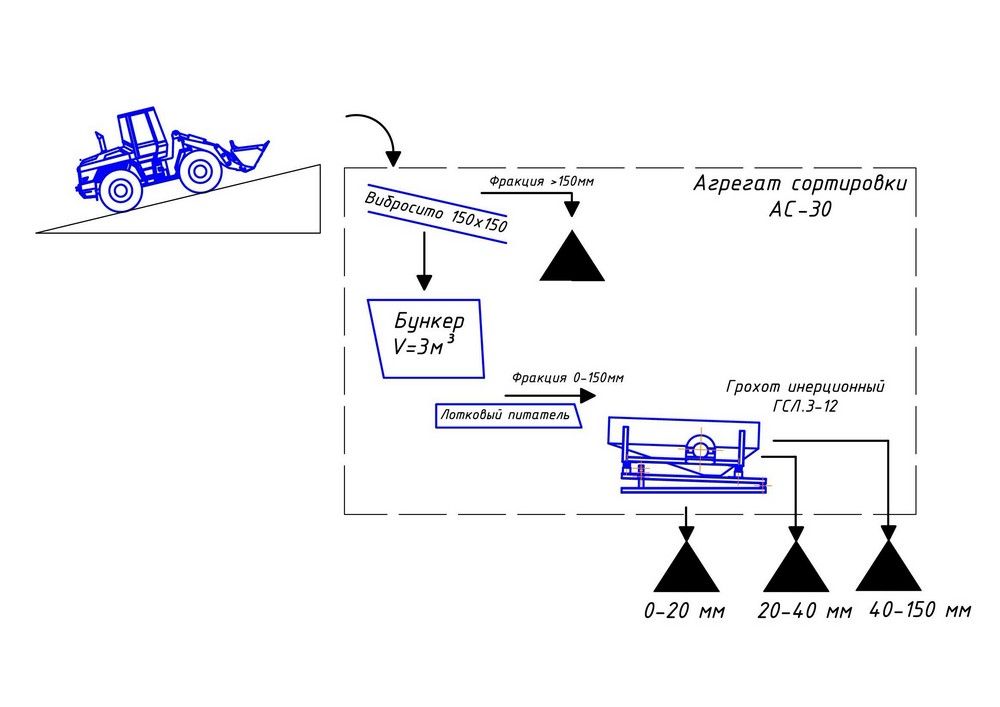

Принципиальная схема работы агрегата представлена на рисунке

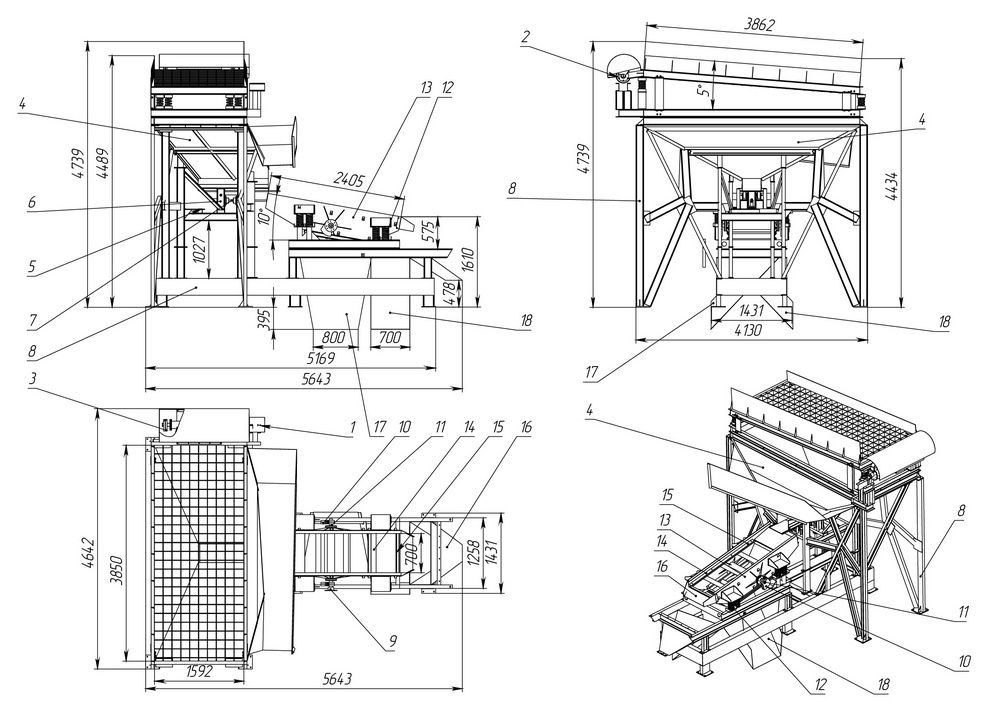

Виброрешетка представляет собой сварную конструкцию с подвижной решеткой на пружинах. Размеры ячеек решетки 150х150 мм. Габаритные размеры и устройство агрегата сортировки АС-30 представлены на рисунке.

Загрузка агрегата АС-30 может осуществляется как фронтальным погрузчиком, так и автотранспортом с пандуса. Загружаемый материал попадает на вибросито (поз. 1). За счет возвратно-поступательного движения виброрешетки часть материала с размерами фракций больше чем размер ячеек сита сбрасывается с решетки по наклонным лоткам. Материал размеры которого меньше размера сит просыпается в приемный бункер (поз. 2).

Материал из бункера равномерно подается для дальнейшей сортировки на инерционном грохоте с помощью лоткового питателя (поз. 3), представляющего собой подвижной лоток с приводом и кривошипно-шатунным механизмом. Материал попадает на подвижную тележку, совершающую возвратно-поступательные движения и за счет ее колебания, движется в зону выгрузки на инерционный грохот (поз. 4). Питатель крепится на общую раму (поз. 5), на которой устанавливается бункер и грохот.

Просеивающая часть грохота состоит из двух сит. Каждое сито состоит из металлической рамки и сетки с заданным сечением, размеры зависят от фракционного состава требуемой готовой продукции.

Инерционные силы, создаваемые вращающимися балансирами, закрепленными на валу грохота, вызывают колебания короба на пружинах. Короб вместе с прикрепленными к нему ситами совершает возвратно-поступательные движения с частотой, равной частоте вращения двигателя.

Попадая на сито, материал транспортируется в сторону наклона короба и одновременно подбрасывается вверх. Частицы материала крупностью менее отверстий в сетке просыпаются на нижнее сито, а более крупные доходят до края сита и по желобу ссыпаются в приемную емкость.

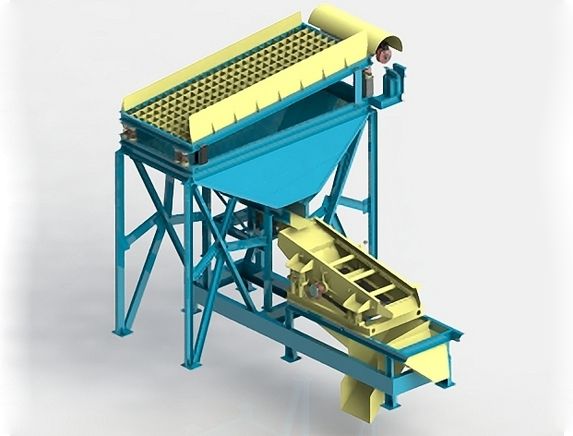

Материал, прошедший через отверстия первого сита, аналогичным образом рассеивается на следующем сите на два класса по крупности. Самый крупный материал попадает в приемную емкость (течку) расположенную под выгрузным отверстием грохота. Выгрузка материала с сит осуществляется воронками.Форма и размер приемного бункера зависит от условий эксплуатации, физико-механических свойств загружаемого материала и желания Заказчика. На рисунке 4 представлен агрегат сортировки АС-30 с бункером 3 м³.
