Сушильное оборудование

Сушильные барабаны и комплексы предназначены для сушки и обжига сырья. Температура сушки зависит от физико-механических свойств поступаемого материала и может достигать 900 °С. В нашей компании Вы сможете купить сушильные барабаны  с прямой передачей тепла (печи типа ПСП) и косвенной (печи типа ПСК).


Сушильные барабаны ПСП работают по принципу прямой передачи тепловой энергии и являются наиболее распространенные сушильными агрегатами. Конструкция печи включает в себя загрузочную камеру, вращающуюся трубу, по которой за счет наличие направляющих лопаток или пластин (зависит от просушиваемого материала) перемещается сырье и  камеру разгрузки.



Каталог печей обжига прямого нагрева


У нас Вы сможете купить сушильную печь любой комплектации — отдельно печь (с горелкой или без) или полностью укомплектованный сушильный комплекс включающий в себя оборудование загрузки (шнек, элеватор, питатель и т.д.), а также рас читанную в комплексе с системой аспирации горелку.



Области применения печи-сушилки


Области применения печи-сушилки разнообразны, поскольку она позволяет работать с практически с любым сырьем и вследствие чего применяется в разных отраслях промышленности:

  • строительство;
  • химическое производство;
  • тяжелая промышленность;
  • деревообрабатывающая промышленность;
  • сельское хозяйство.


Механизм печи-сушилки


Основным рабочим элементом в печи обжига типа ПСК является барабан посредством касания которого происходит обжиг материала. Данный барабан оснащён специальной системой подачи материала – приёмный кожух, через который удаляются побочные продукты обжига (влага, пыль и т.д.). Выгрузка материала происходит с помощью выгрузочного короба, либо через открытый торец вращающейся трубы (зависит от комплектации изделия). Подача материала в печь сушилку должна осуществляться равномерно, здесь возможно применение тарельчатого питателя.



Принцип действия печи-сушилки


Процесс сушки или обжига сырья происходит за время его прохождения в сторону разгрузочной камеры, попадая во внутреннюю часть печи-сушилки. Нагревательный механизм расположен за стенкой трубы, по которой перемещается исходный материал. Поэтому сырье не входит в контакт с горючими веществами.


После обработки сырье проходит через разгрузочное окно в трубе. После этого по транспортеру готовый материал попадает в тару или транспортную систему отбора.


Сушка и обжиг материала происходит внутри жаростойкой трубы, снаружи которую нагревают множество форсунок. Данные форсунки размещены по краям горелки, после сгорания перемещаясь к центру горелки горячий воздух нагревает оставшуюся поверхность трубы. После выхода из зоны обжига печи теплоноситель может быть удалён без какой либо системы аспирации и очистки воздуха. Также теплоноситель может быть использован для других нужд предприятия.


Вследствие наклона всей конструкции и вращения трубы, материал, внутри раскалённой трубы, перемещается к выгрузке.



Принципиальные схемы работы вращающейся печи косвенного нагрева

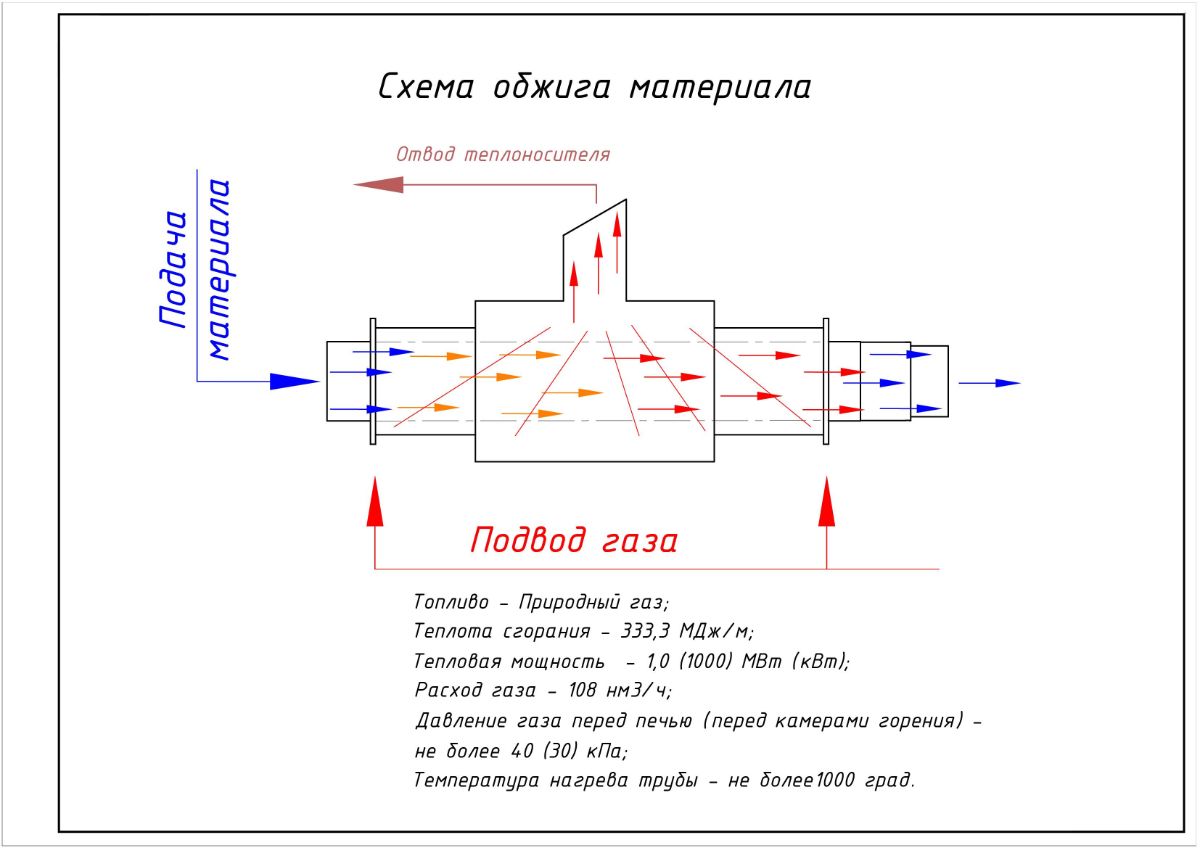

Комплектация без рекуператора:

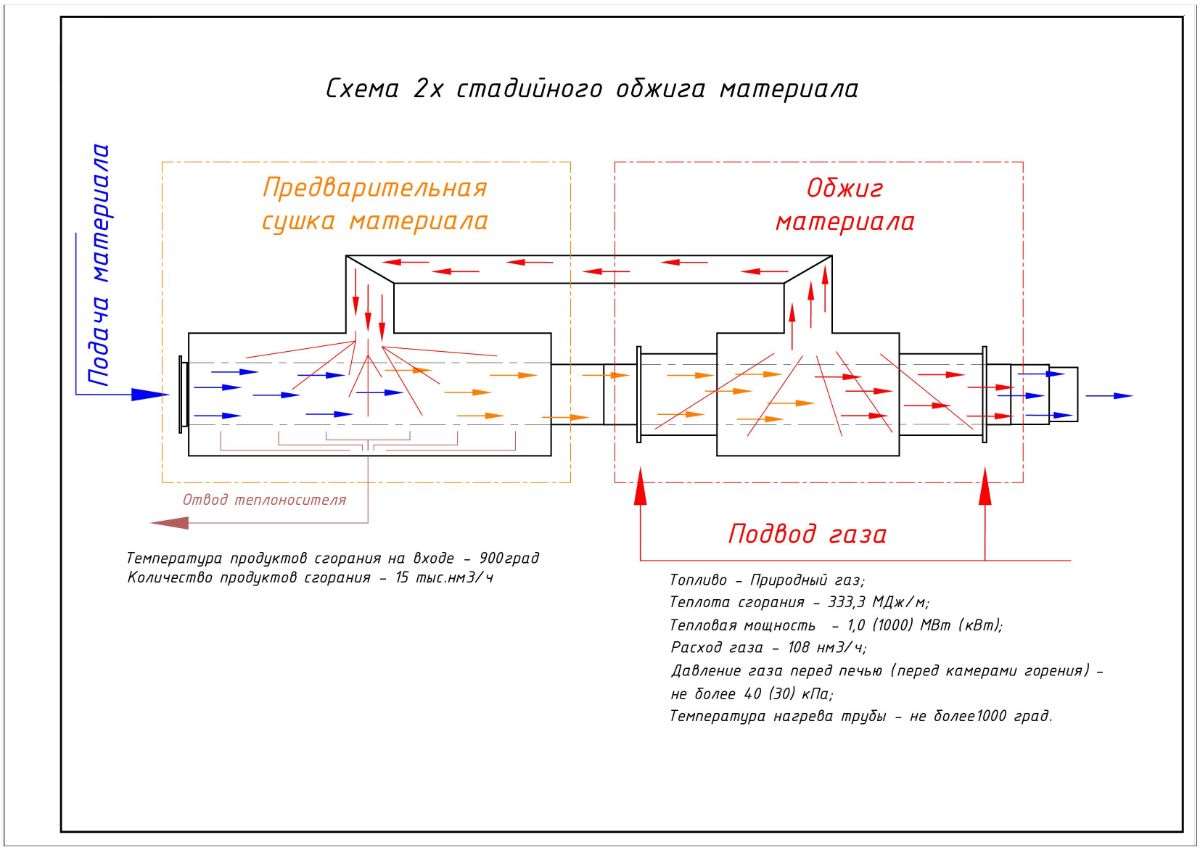

Комплектация с рекуператором:
