Дробилка валковая зубчатая ДВЗ 2L

Дробилка с зубчатыми валками ДВЗ 2L предназначена для дробления кусковых материалов низкой и средней прочности (70-120 МПа (700-1200 кгс/см2) с влажностью до 25%. Дробилка может применяться в линиях и дробильных комплексах как первая или вторая ступени дробления габаритных кусков материала.

Исходный материал загружается в бункер дробилки и под собственным весом перемещается в зону вращения зубчатых валков. Куски материала затягиваются вращающимися навстречу друг другу валками и измельчаются за счет удара и истирания. Измельченный материал просыпается в разгрузочное устройство.

Одним из положительных качеств дробилки является её надежность и простота эксплуатации. Для более качественного использования рекомендуется установить дробилку над ленточным транспортёром с шириной ленты 800-1000 мм. Загрузку материала в дробильную камеру желательно производить с помощью ленточных питателей различных модификаций: в зависимости от места установки и общей компоновки оборудования на помольном участке.

Технические характеристики валковой дробилки ДВЗ 2L***
	Параметры	Значения*
	Расчетная производительность, м3/ч (при зазоре между валками 50 мм)	до 200*
	Входящая фракция dн, мм (при минимальном зазоре между валками)	0-300*
	Частота вращения валков, об/мин	150/300
	Диаметр валков, мм	500
	Активная длина валков, мм	820
	Конечная фракция, мм	min: 0-50; max: 0-150 мм (95%)****
	Высота зуба, мм	50
	Мощность электродвигателей, кВт	18,5;37*
	Напряжение, В	380
	Масса дробилки, кг	3870

* -  параметры могут изменяться в зависимости от физических свойств материала.
** -  зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.
*** -  все значения являются расчётными или взятыми на основе тех материалов, с которыми использовалась дробилка.
****  -  размер фракции может меняться в сторону увеличения крупности путем разведения валков.

Узнать актуальную цену на  валковую дробилку ДВЗ 2L можно по телефонам:  +7 920 271-96-78 / +7 910 150 05 43.

В комплексе с валковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

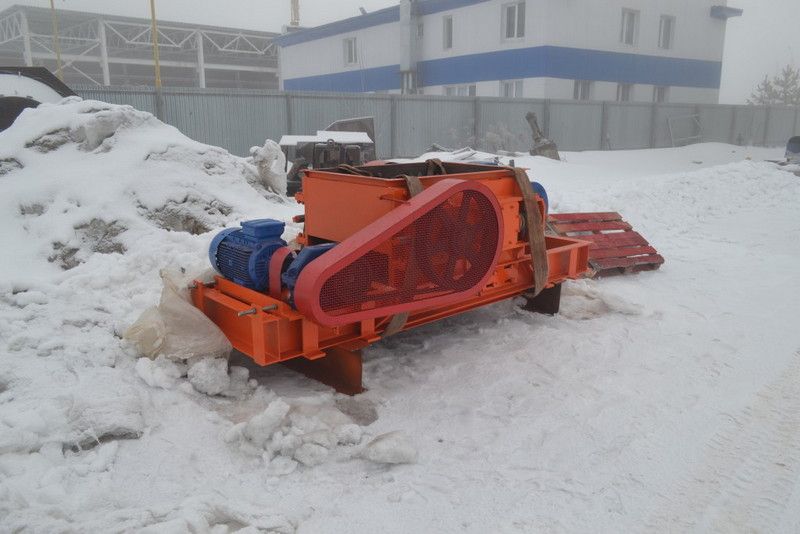

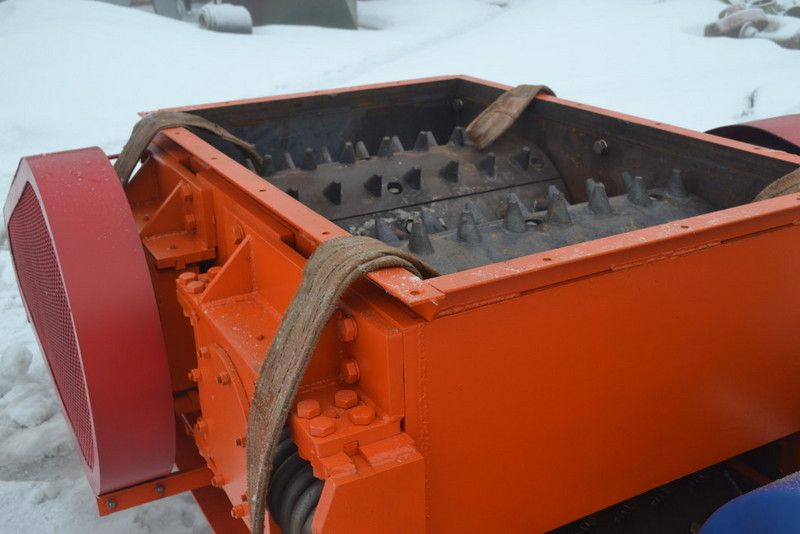

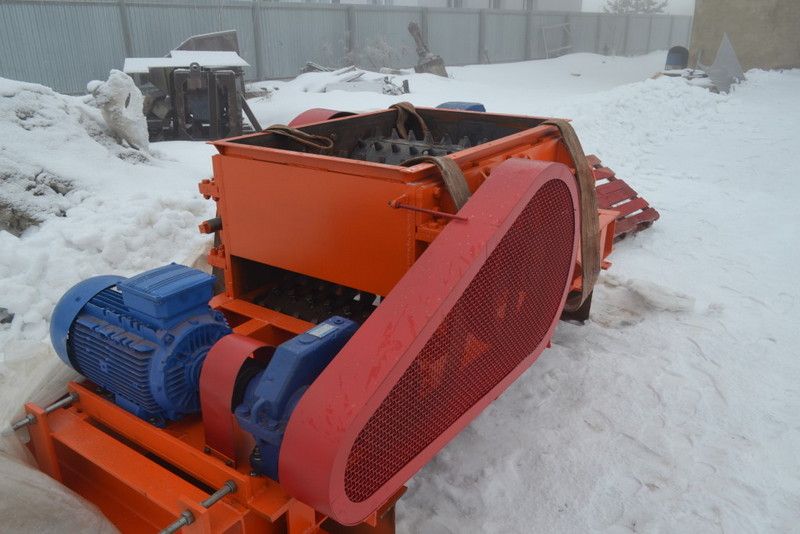

Фотографии валковой дробилки ДВЗ 2L

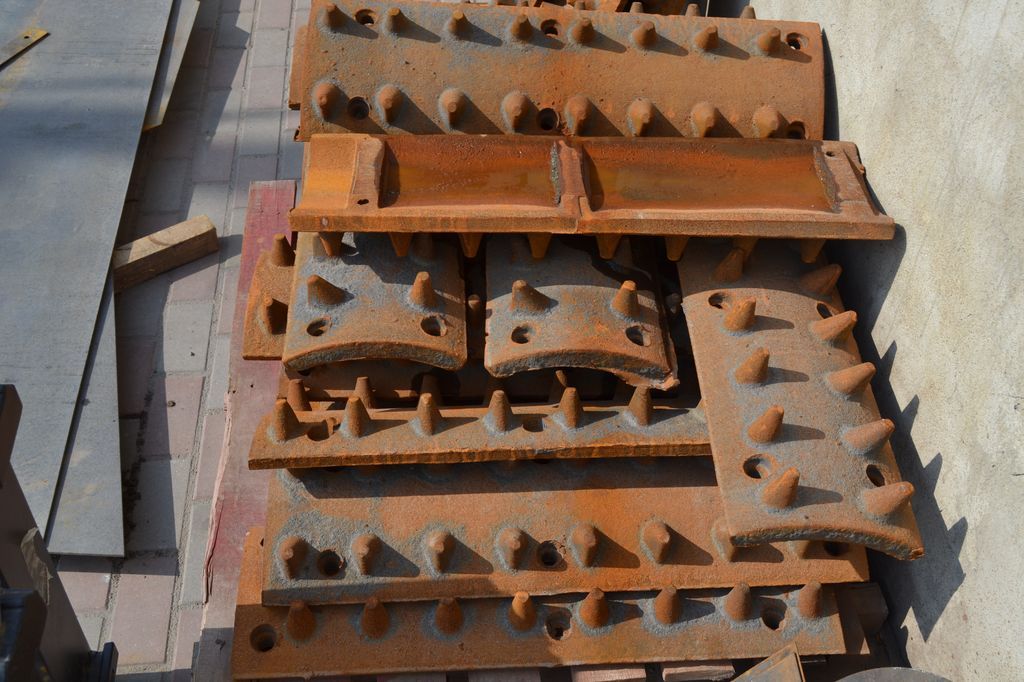

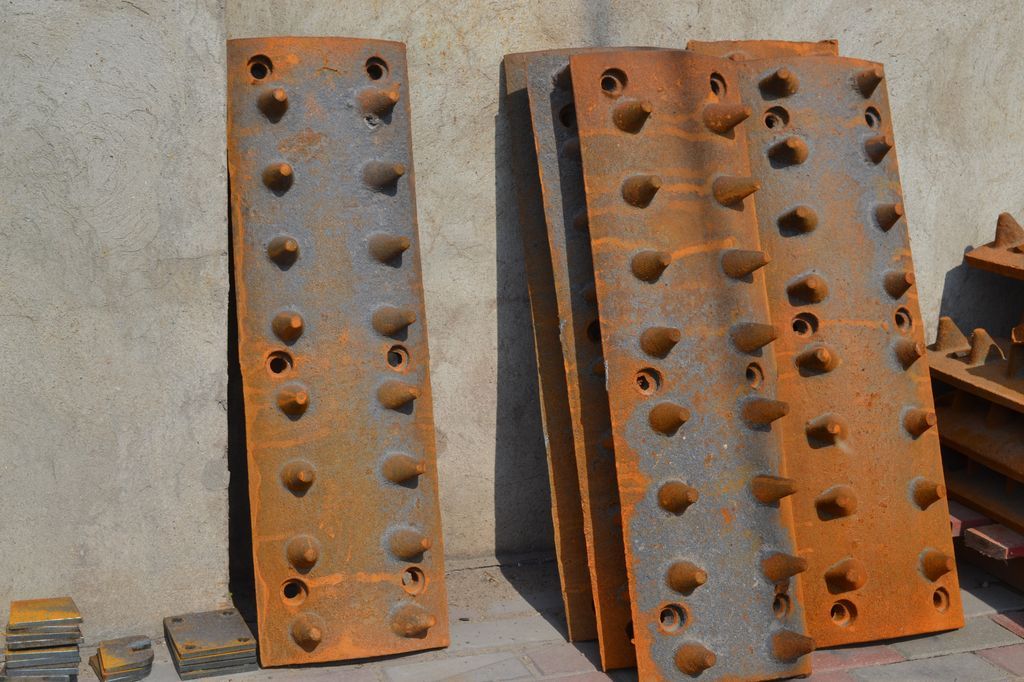

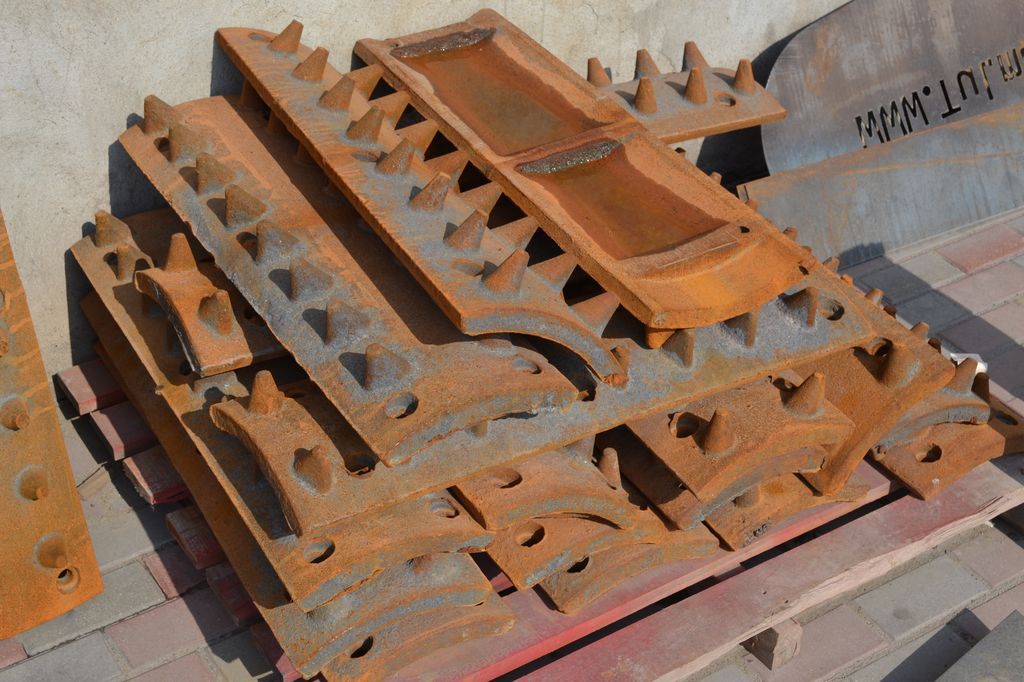

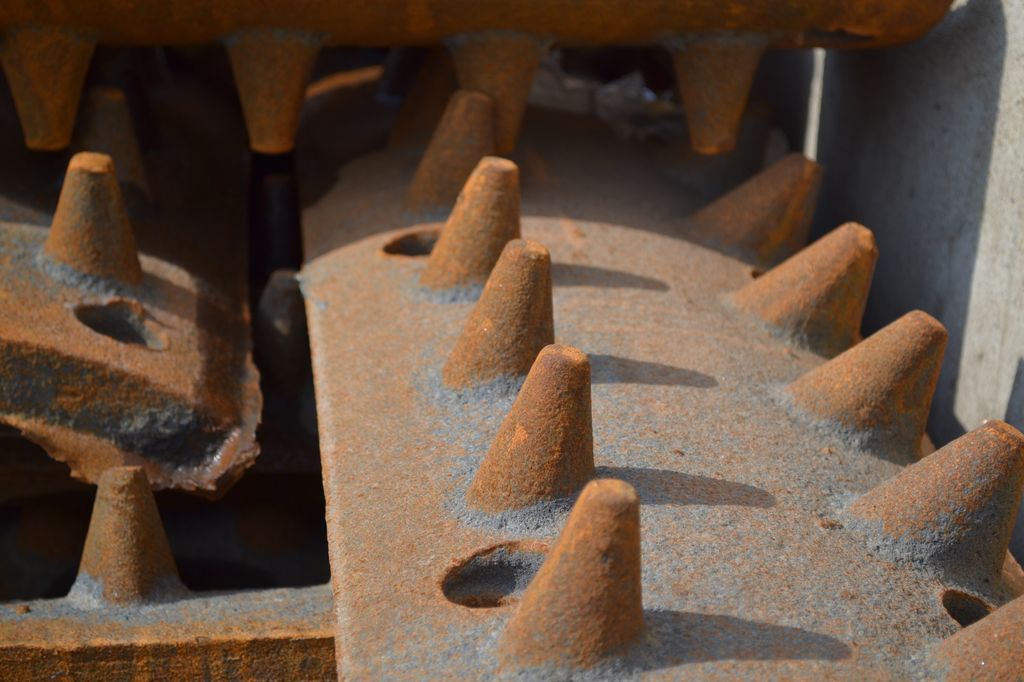

Основными быстроизнашиваемыми расходными элементами дробилки являются накладки валков, отлитые из стали 70ХЛ.

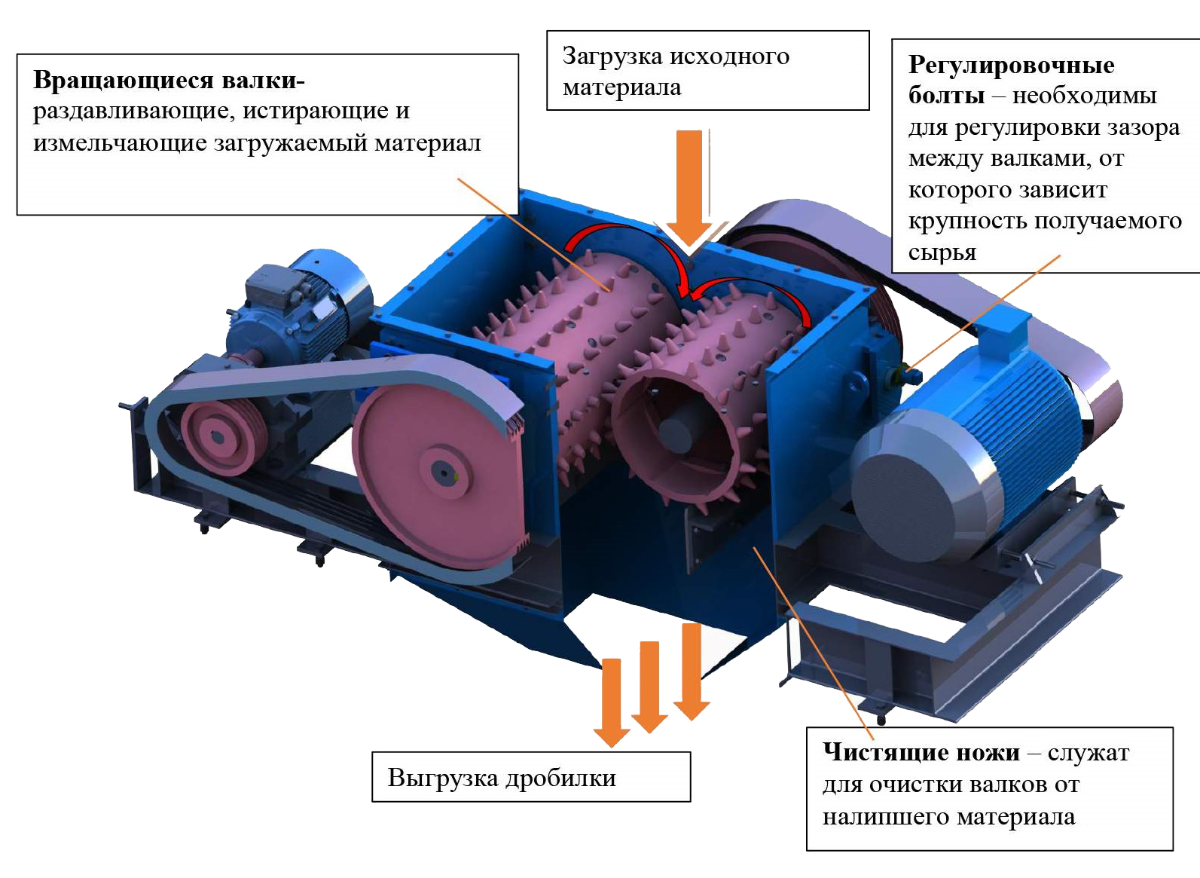

Устройство валковой дробилки ДВЗ 2L

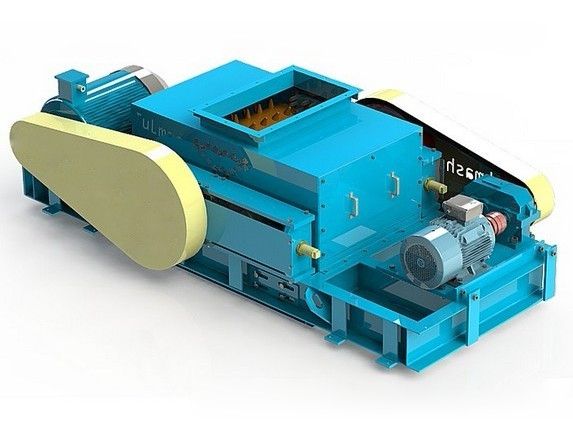

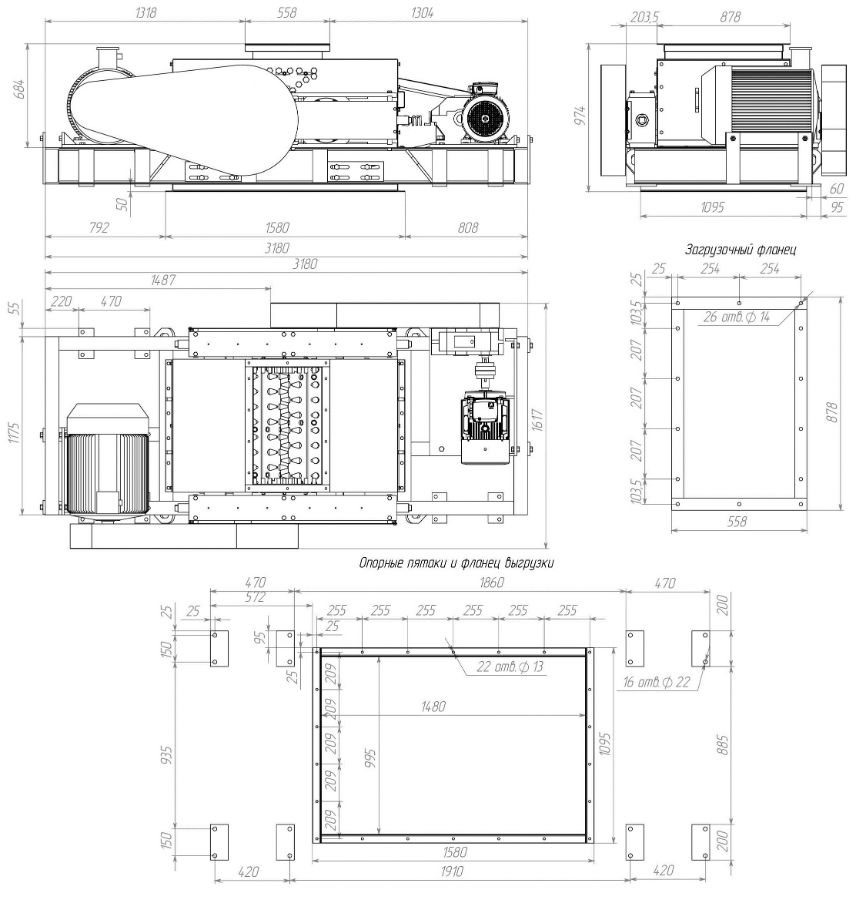

Габаритный и присоединительный чертёж валковой дробилки ДВЗ 2L

Дополнительное оборудование

Для эффективной работы дробилки или увязки ее в технологические линии может потребоваться дополнительное (сопутствующее) оборудование. Данное оборудование обеспечивает равномерную подачу материала (ленточные или пластинчатые питатели), отгрузку измельченного материала на необходимое расстояние или подъем сырья на требуемую высоту, а также бункера, воронки, течки самых различных конфигураций и размеров.

Структурное описание

Дробилка валковая зубчатая ДВЗ-2L — это двухвалковая дробилка, предназначенная для дробления кусковых материалов низкой и средней прочности (70–120 МПа или 700–1200 кгс/см²) с влажностью до 25%. Она применяется в горнодобывающей, строительной и других отраслях для первичного или вторичного дробления материалов, таких как уголь, глина, известняк и другие породы.

Основные технические характеристики ДВЗ-2L

Принцип работы

Материал загружается в бункер и под собственным весом поступает в зону дробления, где затягивается вращающимися навстречу друг другу зубчатыми валками. Измельчение происходит за счет удара и истирания. Готовый продукт высыпается через разгрузочное устройство.

Особенности и преимущества

• Надежность и простота эксплуатации — минимальное количество изнашиваемых элементов (накладки валков из стали 70ХЛ).

• Гибкость регулировки — изменение зазора между валками позволяет получать разную фракцию на выходе.

• Универсальность установки — может работать как в помещении, так и на открытой площадке .

• Защита от перегрузок — пружинный механизм отводит валки при попадании недробимых предметов .

Дополнительное оборудование

Для эффективной работы дробилки могут потребоваться:

• Ленточные питатели (ширина 800–1000 мм) .

• Бункера, воронки, течки для подачи материала.

• Системы автоматики и электрощиты.

Сравнение с аналогами
