Дробилка валковая зубчатая ДВЗ 2L для угля

Дробилка с зубчатыми валками ДВЗ 2L предназначена для дробления кусковых материалов низкой и средней прочности (70-120 МПа (700-1200 кгс/см2) с влажностью до 25%. Дробилка может применяться в линиях и дробильных комплексах как первая или вторая ступени дробления габаритных кусков материала.

Исходный материал загружается в бункер дробилки и под собственным весом перемещается в зону вращения зубчатых валков. Куски материала затягиваются вращающимися навстречу друг другу валками и измельчаются за счет удара и истирания. Измельченный материал просыпается в разгрузочное устройство.

Одним из положительных качеств дробилки является её надежность и простота эксплуатации. Для более качественного использования рекомендуется установить дробилку над ленточным транспортёром с шириной ленты 800-1000 мм. Загрузку материала в дробильную камеру желательно производить с помощью ленточных питателей различных модификаций: в зависимости от места установки и общей компоновки оборудования на помольном участке.

Технические характеристики валковой дробилки ДВЗ 2L***
	Параметры	Значения*
	Расчетная производительность, м3/ч (при зазоре между валками 50 мм)	до 200*
	Входящая фракция dн, мм (при минимальном зазоре между валками)	0-300*
	Частота вращения валков, об/мин	150/300
	Диаметр валков, мм	500
	Активная длина валков, мм	820
	Конечная фракция, мм	min: 0-50; max: 0-150 мм (95%)****
	Высота зуба, мм	50
	Мощность электродвигателей, кВт	18,5;37*
	Напряжение, В	380
	Масса дробилки, кг	3870

* -  параметры могут изменяться в зависимости от физических свойств материала.
** -  зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.
*** -  все значения являются расчётными или взятыми на основе тех материалов, с которыми использовалась дробилка.
****  -  размер фракции может меняться в сторону увеличения крупности путем разведения валков.

Узнать актуальную цену на  валковую дробилку ДВЗ 2L можно по телефонам:  +7 920 271-96-78 / +7 910 150 05 43.

В комплексе с валковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

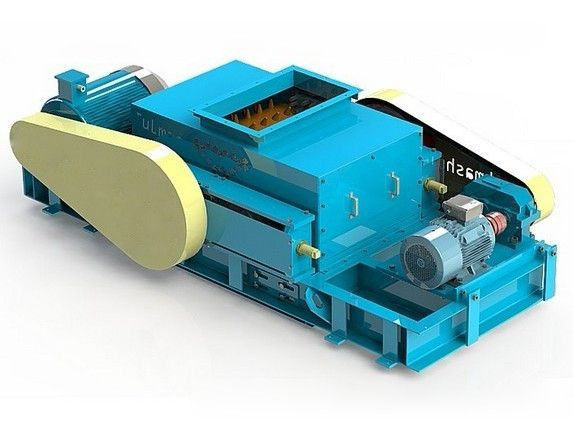

Фотографии валковой дробилки ДВЗ 2L

Основными быстроизнашиваемыми расходными элементами дробилки являются накладки валков, отлитые из стали 70ХЛ.

Устройство валковой дробилки ДВЗ 2L

Габаритный и присоединительный чертёж валковой дробилки ДВЗ 2L

Дополнительное оборудование

Для эффективной работы дробилки или увязки ее в технологические линии может потребоваться дополнительное (сопутствующее) оборудование. Данное оборудование обеспечивает равномерную подачу материала (ленточные или пластинчатые питатели), отгрузку измельченного материала на необходимое расстояние или подъем сырья на требуемую высоту, а также бункера, воронки, течки самых различных конфигураций и размеров.

Дробилка валковая зубчатая ДВЗ-2L для дробления угля

Дробилка валковая зубчатая ДВЗ-2L — это специализированное оборудование, предназначенное для эффективного дробления угля и других материалов низкой и средней прочности. Вот подробная информация об этом устройстве, его характеристиках и применении.

 Основные технические характеристики

Для удобства ознакомления, ключевые параметры дробилки ДВЗ-2L представлены в таблице ниже:

 Принцип работы и конструктивные особенности

Дробилка ДВЗ-2L функционирует по следующему принципу:

1. Загрузка материала: Уголь загружается в приемный бункер и под собственным весом перемещается в зону вращения зубчатых валков.

2. Захват и дробление: Вращающиеся навстречу друг другу валки захватывают куски угля и измельчают их за счет комбинации ударного воздействия и истирания.

3. Разгрузка: Измельченный материал просыпается через зазор между валками в разгрузочное устройство (например, на ленточный транспортер) .

Конструктивные особенности, обеспечивающие эффективную работу с углем:

• Зубчатые валки: Накладки валков отлиты из износостойкой стали 70ХЛ и расположены в шахматном порядке, что обеспечивает эффективное дробление .

• Регулировка выходной фракции: Размер дробленого продукта регулируется изменением зазора между валками .

• Защита от недробимых предметов: Пружинный механизм позволяет одному из валков отклоняться при попадании недробимого объекта, предотвращая поломку .

• Два варианта привода: Возможно исполнение с клиноременной передачей или с мотор-редукторами, что позволяет интегрировать дробилку в различные технологические цепи .

 Преимущества использования ДВЗ-2L для дробления угля

• Однородность продукта: Обеспечивает получение дробленого угля заданной фракции с минимальным процентом переизмельчения, что критически важно для его эффективного сжигания в котельных .

• Энергоэффективность: Низкое энергопотребление по сравнению с дробилами других типов (например, молотковыми) при сопоставимой производительности .

• Надежность и простота: Простая и надежная конструкция обеспечивает легкость в эксплуатации и техническом обслуживании .

• Работа с влажным материалом: В отличие от молотковых дробилок, склонных к забиванию, валковая эффективнее работает с влажным углем благодаря очистным элементам .

• Безопасность: Минимальное пылеобразование при дроблении снижает взрывоопасность процесса, что особенно важно для угольной пыли .

 Область применения

ДВЗ-2L используется не только для дробления угля. Его применяют и для других материалов средней и низкой прочности (до 120 МПа) с влажностью до 25%:

• Дробление глины, мела, мергеля

• Измельчение строительных отходов

• Переработка сланцев и солей

 Комплектация и дополнительное оборудование

Для эффективной работы дробилки часто требуется дополнительное оборудование, которое можно приобрести отдельно:

• Питатели: Ленточные или пластинчатые для обеспечения равномерной подачи угля по всей длине валков .

• Загрузочные бункеры и приемные воронки: Различных конфигураций, стандартные или по эскизам заказчика .

• Транспортеры и элеваторы: Для подачи исходного материала и отгрузки измельченного .

• Системы автоматизации и электрощиты: Для интеграции в современные технологические линии .

 Заключение

Дробилка валковая зубчатая ДВЗ-2L является надежным, экономичным и эффективным решением для дробления угля и других материалов. Ее ключевые преимущества — возможность точной регулировки фракции продукта, надежность конструкции и способность работать с влажным материалом — делают ее оптимальным выбором для угольных котельных, горнодобывающих и перерабатывающих предприятий.
