Роторная дробилка камня и щебня СМД 10

Роторная дробилка СМД 10 — машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см2, а размер кусков 350 мм.

Технические характеристики роторной дробилки СМД 10
	Параметры	Значения*
	Расчетная производительность, т/ч	12*
	Входящая фракция dн, мм	380*
	Габаритные размеры, мм:	1800×933×1520
	Масса, кг	1330
	Установленная мощность, кВт	11
	Линейная скорость бил ротора, м/с	26
	Длина и диаметр ротора с установленными билами, мм	400/500
	Размеры загрузочного окна, мм	430х420

* - Производительность может меняться в зависимости от физико-механических свойств обрабатываемого материала (например, его твердости или начальной фракции).

Узнать актуальную цену на роторную дробилку СМД 10 можно  по телефонам: +7 920 271-96-78 / +7 910 150 05 43.

В комплексе с дробилкой вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

Модель СМД 10 классифицируется как дробилка ударного действия. Материал измельчается посредством ударов кусков сырья о билы, жёстко закреплённые на на роторе. Роторная дробилка СМД 10 обладает высокой производительностью, требует относительно малого расхода электроэнергии, проста в управлении и надёжна. Кроме того СМД 10 не требует устройства массивного фундамента.

Также СМД 10 может использоваться как динамический гранулятор в таком процессе как обогащение каменных пород. Обогащение происходит за счёт разрушения слабых включений без ослабления структурной прочности целевого продукта.

Устройство и порядок работы роторной дробилки СМД 10

Дробление с помощью ударов о билы — это динамический процесс. СМД 10 — это машина для мелкого дробления, в которой осуществляется сразу три стадии кинетического дробления. На первой стадии загружаемый материал ударяется о билы ротора, затем куски сырья сталкиваются с отражательными плитами, а на третьей стадии раздробленный на мелкие фракции материал перемалывается путём соударения частиц.

Рабочими органами дробилки СМД 10 являются массивный ротор с жестко закрепленными на нем билами и отражательные плиты.

Сырье может быть измельчено на разные размеры фракций. Для регулировки фракционного состава конечного продукта необходимо отрегулировать величину зазора между окружностью вращения бил ротора и отражательными плитами. Это осуществляется с помощью многофункционального устройства поддержания заданного усилия дробления, объединенного в пружинных блоках. Продукт дробления выводится из корпуса дробилки по наклонной пластине.

"МеталСтройКонструкция" производит роторные дробилки СМД 10 с учётом требований заказчика и с соблюдением технических норм и правил. Мы гарантируем высокую производительность, низкое энергопотребление и возможность изготовления фракционированных материалов кубовидной формы наших роторных дробилок.

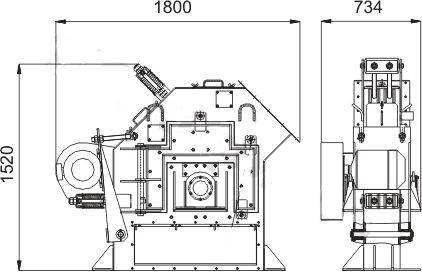

Габаритный и присоединительный чертёж

Роторная дробилка СМД-10 — это установка для среднего и мелкого дробления материалов средней прочности, таких как известняк, доломит, мрамор и щебень. Она сочетает высокую производительность, простоту конструкции и низкое энергопотребление.

 Назначение и принцип работы

• Применение: Дробилка предназначена для переработки материалов с пределом прочности на сжатие не более 600 кгс/см². Помимо щебня, она эффективно работает с металлургическим шлаком, гипсом, мергелем и рудами малой абразивности. Ее также можно использовать в качестве динамического гранулятора для обогащения каменных пород.

• Принцип действия: Измельчение происходит ударным способом. Материал разрушается в три стадии: от ударов бил, закрепленных на роторе; от столкновения с отражательными плитами; от взаимного соударения частиц. Фракция готового продукта регулируется зазором между билами ротора и отражательными плитами.

 Ключевые преимущества модели «СМД-10»

• Экономичная эксплуатация: Билы имеют две рабочие грани, что позволяет увеличить их службу и реже проводить замену.

• Простое обслуживание: Конструкция позволяет быстро заменить изнашиваемые части — билы и элементы брони взаимозаменяемы, а их установка не требует болтов и гаек.

• Надежная защита: Пружинные блоки безопасности защищают дробилку от поломок при попадании недробимых предметов (например, металлических элементов).

• Удобный доступ: Широкая распашная дверца обеспечивает легкий доступ ко всем узлам камеры дробления для осмотра и обслуживания.

 Практические примеры производительности

Для вашего удобства в таблице ниже приведены результаты дробления различных материалов на роторной дробилке «СМД-10».
