Щековая лабораторная дробилка ЩД-10

Дробилка щековая ЩД 10 предназначена для дробления руд, полезных ископаемых, шлаков и иных материалов различной прочности.

Щековая лабораторная дробилка ЩД-10 – это высококачественное оборудование, предназначенное для дробления различных материалов в лабораторных условиях. Эта дробилка идеально подходит для проведения исследований, анализа образцов и опытов в различных отраслях промышленности, геологии, горнодобывающей промышленности и других областях науки и производства.

Дробилка лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной и химической.

Технические характеристики дробилки**
	Параметры	Значения*
	Производительность, кг/ч	До 500**
	Размеры загрузочного окна, мм	100х200
	Крупность исходного материала, мм, не более	70
	Диапазон регулировки выходной щели, мм	3-25
	Мощность электродвигателя, кВт	2,2
	Масса, кг	270

* - Параметры могут изменяться в зависимости от физических свойств материала.
** - все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.

Узнать условия получения индивидуальной скидки и узнать цены можно по телефонам:+7 920 271-96-78 / +7 910 150 05 43.

Дробилка ЩД-10 обладает компактным и эргономичным дизайном, что делает его удобным в использовании и хранении. Он оснащен мощным электродвигателем, который обеспечивает надежную и эффективную работу при дроблении материалов различной твердости и структуры. Благодаря своей надежной конструкции и высокой производительности, щековая дробилка ЩД-10 станет незаменимым помощником в вашей лаборатории.

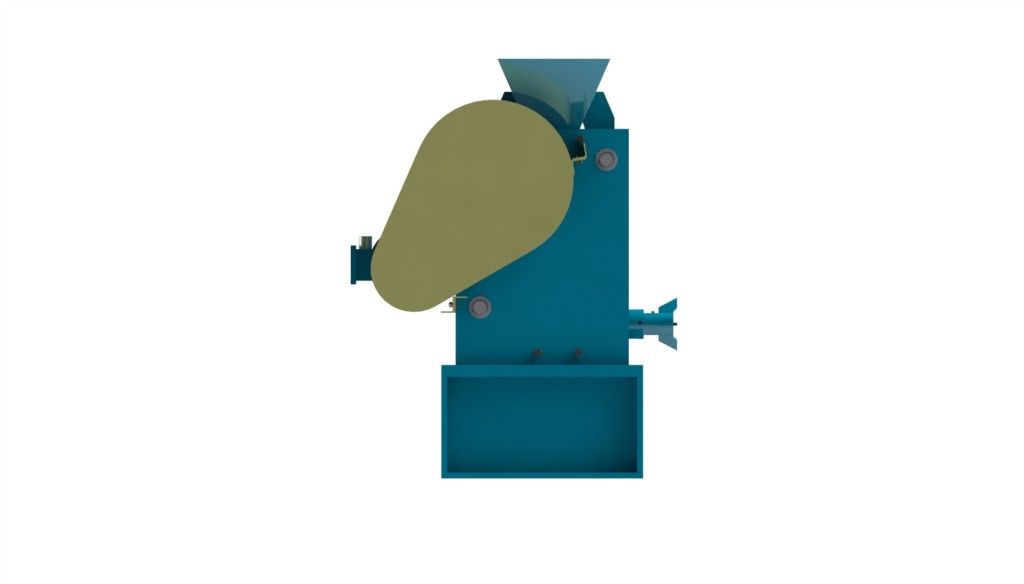

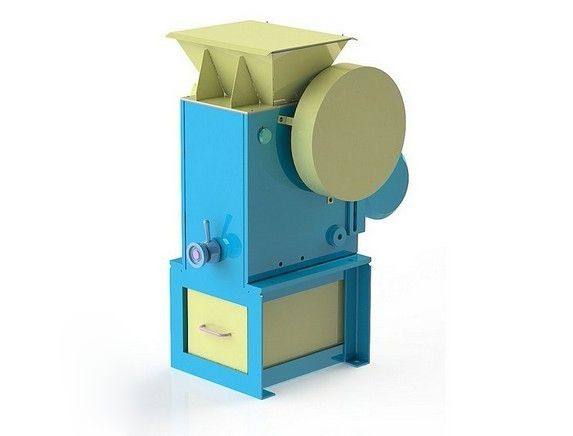

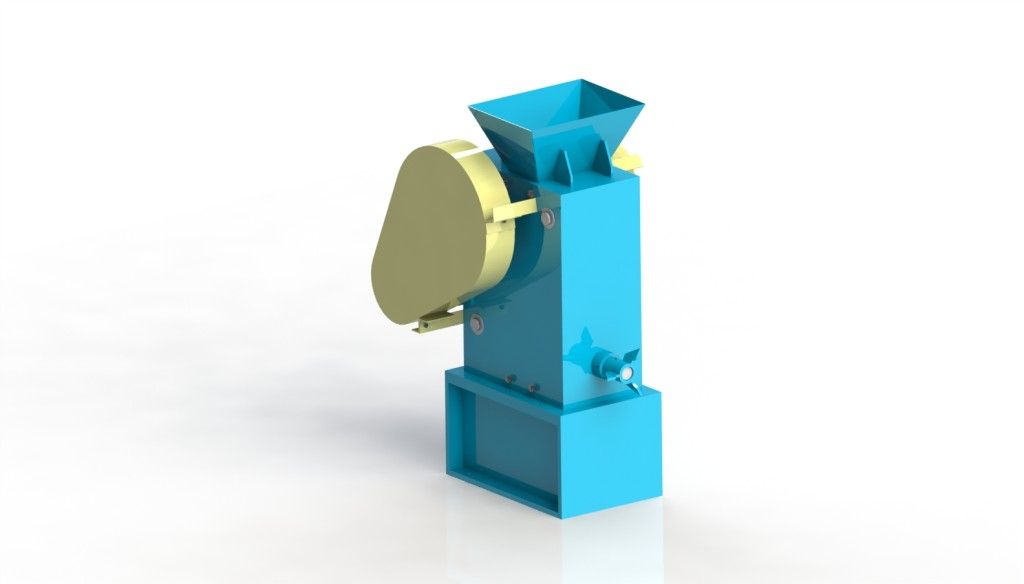

Фотографии щековой лабораторной дробилки ЩД-10

Этот тип дробилки оснащен специальной щекой, которая обеспечивает равномерное и эффективное дробление материала. Размер дробленых частиц можно регулировать в зависимости от потребностей и целей исследования. ЩД 10 обеспечивает высокую точность и надежность результатов дробления, что делает его незаменимым оборудованием в лабораторных исследования

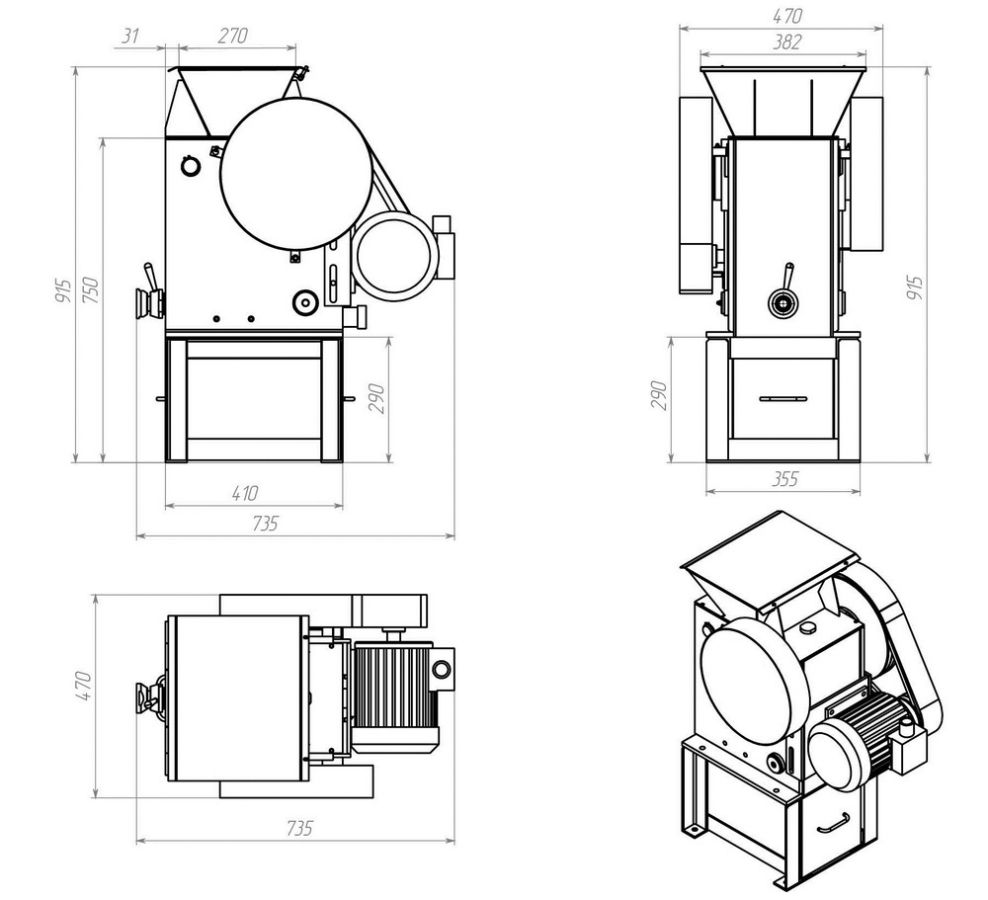

Габаритный и присоединительный чертёж щековой дробилки ЩД-10

Кроме того, щековая лабораторная дробилка ЩД-10 легка в уходе и обслуживании, что позволяет экономить время и силы при ее эксплуатации. Она изготовлена из прочных и долговечных материалов, что обеспечивает ее долгий срок службы и надежность в работе.

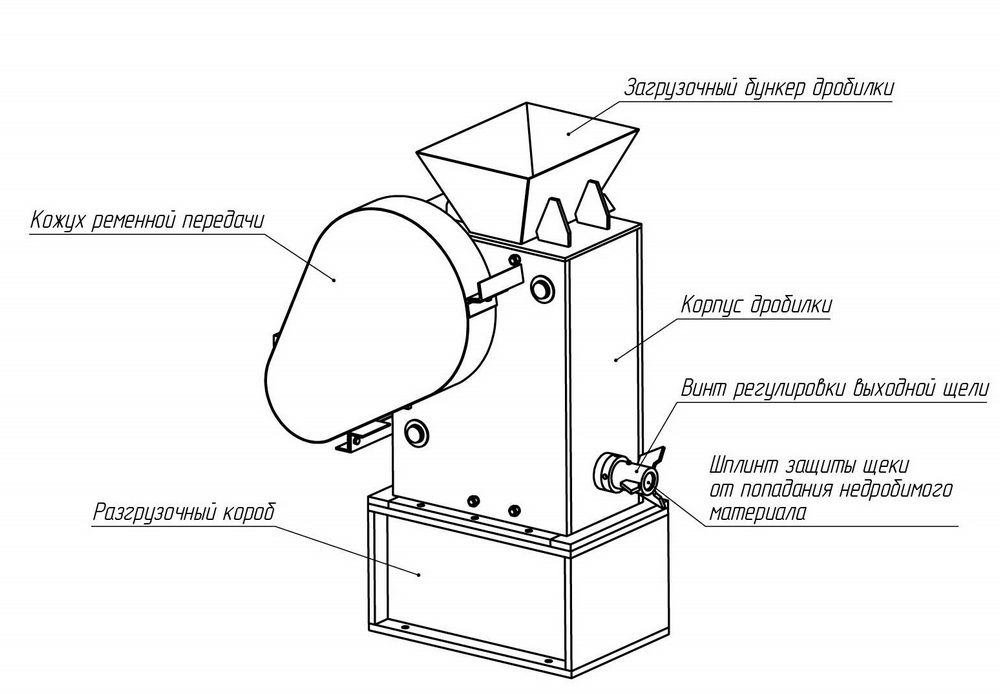

Устройство дробилки

В итоге, щековая лабораторная дробилка ЩД-10 – это надежное, эффективное и удобное оборудование, которое поможет в проведении разнообразных лабораторных исследований и обеспечит высокое качество дробления материалов. Приобретая эту дробилку, вы получаете необходимый инструмент для успешных и точных лабораторных экспериментов.

Купить щековую дробилку по самой низкой цене можно в ООО "МеталСтройКонструкция"

Заказ по телефонам: +7 920 271-96-78 / +7 910 150 05 43.

Основные характеристики и назначение

Щековая лабораторная дробилка ЩД-10 предназначена для дробления твердых материалов с пределом прочности до 7–8 единиц по шкале Мооса. Она применяется в горнодобывающей, металлургической, строительной и химической отраслях для обработки руд, шлаков, ферросплавов, гранита, стекла, керамики и других хрупких сыпучих материалов. Максимальный размер исходного куска — 70 мм, а производительность достигает 50–800 кг/ч в зависимости от свойств материала и настроек выходной щели.

 Принцип работы и конструкция

Устройство дробилки включает:

• Загрузочный бункер с крышкой для снижения пыления.

• Две щеки (неподвижная и подвижная), изготовленные из чугуна ЧХ16М2, стали 110Г13Л или карбида вольфрама для работы с абразивными материалами.

• Регулировочный узел с упорной резьбой, позволяющий изменять зазор между щеками в диапазоне 2.5–35 мм для контроля крупности продукта (90% частиц <2.5 мм при минимальной щели).

• Система защиты от недробимых тел через срезной штифт.

Принцип действия: Материал дробится за счет сложного качания щеки, сочетающего деформации сжатия и сдвига. При сближении щек происходит измельчение, при расхождении — разгрузка материала в приемную емкость.

 Комплектации

1. Базовый комплект (дробилка в сборе, упаковка):

2. Рекомендуемый комплект:

   • Дополнительно: пульт управления, тумба с приемной емкостью, запасные щеки, брони, клинья.

   • ЗИП и аксессуары




 Особенности эксплуатации

• Требования к помещению: Сухое, отапливаемое, с вентиляцией. Дополнительное крепление не требуется.

• Ограничения:

  • Запрещено дробление пластичных материалов (вызывает налипание), радиоактивных или взрывоопасных веществ.

  • Для абразивных материалов (например, ферросплавов) рекомендуется двухстадийное дробление.

• Безопасность: Все вращающиеся части закрыты кожухами; предусмотрена аварийная кнопка остановки (в модели ЩД 10М).

 Модификации

• ЩД 10М: Улучшенная версия с шиберами для пылеудаления, быстросъемной серьгой фиксации основания и шкалой для точной регулировки щели.

• Дробильно-сократительный агрегат (ДСА): Комплекс на базе ЩД 10 с сократителем проб, исключающий перегрузку материала. Укомплектован лотками для деления пробы (1/4, 1/8 и регулируемым до 1/80).

 Заключение

ЩД-10 сочетает надежность, безопасность и гибкость настроек, что делает ее оптимальной для лабораторий. При выборе учитывайте:

• Материал щек: Карбид вольфрама для твердых абразивов, чугун — для стандартных задач.

• Комплектацию: Рекомендуемый комплект с пультом и тумбой упрощает работу.

• Модернизации: Модель ЩД 10М предпочтительна для интенсивного использования и пыльных сред.

Мы всегда рады ответить на Ваши вопросы.
Позвонив нам по телефону, Вы всегда можете получить полную и качественную консультацию со
стороны наших технических специалистов, что поможет Вам сделать правильный выбор.

+7 920 271-96-78 / +7 910 150 05 43
